Wenzel文泽尔OCXO振荡器老化和保质期缓解策略

2024-05-24 16:06:30

Wenzel文泽尔OCXO振荡器老化和保质期缓解策略
恒温晶体振荡器(OCXOs)是射频和微波应用中的关键元件,提供频率控制和时序参考。然而,OCXOs会老化,随着时间的推移,频率性能会发生变化。虽然微机电系统(MEMs)等频率控制和时序器件不会老化,但OCXO石英晶振是要求频率精度和超低相位噪声的应用的理想选择。在这篇博客中,我们概述了OCXO老化、保质期和几种缓解策略。让我们开始吧!
OCXO老龄化
OCXO老化是指性能特征随时间的逐渐变化。这是多种因素造成的结果,包括组件材料、制造工艺和环境条件。虽然现代OCXOs被设计为高度稳定和可靠,但它们也不能免受老化的影响。
每天十亿分之一(PPB每天)是通常用于测量24小时内OCXO石英晶体振荡器频率变化率的单位。在精密频率控制和时序应用中,这一指标非常重要。例如,如果OCXO的老化率为每天1 PPB,这意味着其频率平均每天变化十亿分之一。以PPB为单位表示每天的OCXO老化程度提供了一种传达预期变化率的标准化方法。这一指标有助于工程师和设计师评估OCXOs的长期稳定性。它还有助于系统设计和校准程序,允许进行必要的调整以长期保持精度。

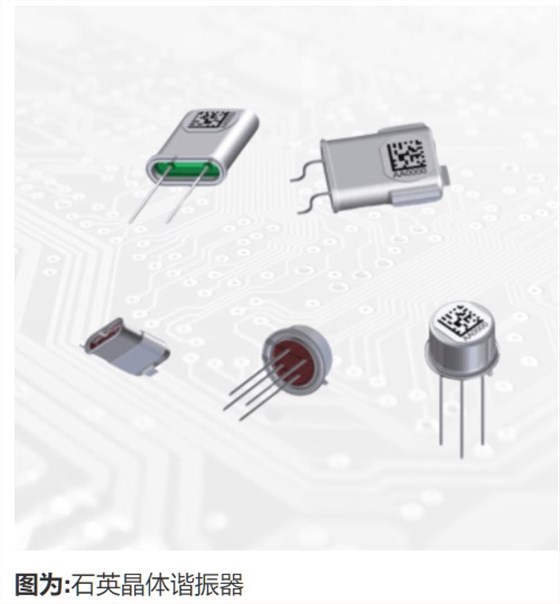

老化的一个原因是晶体谐振器,这是一个关键部件。OCXOs利用石英晶体,当施加电压时,石英晶体以特定频率振动。随着时间的推移,这种晶体的物理结构会发生变化,导致频率发生变化。

Wenzel aging


Wenzel文泽尔OCXO振荡器老化和保质期缓解策略

在OCXO设计阶段考虑了石英晶体谐振器的固有老化特性以及温度变化、电压波动和环境条件等其他频率稳定性因素,并实施了减轻影响的措施。
OCXO保质期
在储存过程中,OCXOs可能会暴露在不同的环境条件下,即使没有积极使用,它们也会随着时间的推移而发生变化。制造商为其OCXOs规定了保质期,以确保客户收到的组件符合所需的性能标准。
需要注意的是,OCXO石英晶体的保质期受储存条件和制造材料等因素的影响。制造商进行了广泛的测试,以确定OCXOs在销售前的最佳存储条件和最长存储时间。
减轻OCXO老龄化的影响
尽管OCXO老化是不可避免的过程,但设计师和工程师可以将其对射频和微波系统的影响降至最低。一些常见的方法包括:
1,石英晶体谐振器选择
现代恒温石英晶体谐振器通常随时间表现出与外部影响无关的小的正频率漂移。在工作温度下运行几周后,老化率显著降低。通过采购最高质量的晶体,最终老化率低于每天0.1PPB,每天1PPB是很常见的。
2,温度补偿
OCXOs集成了温度控制电路(烤箱),以最大限度地减少外部温度变化对晶体谐振器的影响。
3,定期校准
包含OCXOs的仪器的定期校准可以校正老化引起的频率漂移。进口晶振OCXO晶体振荡器也可以通过调整外部调谐电压来调谐。这在需要精确定时的应用中尤为重要。
4,环境控制
保持稳定的环境条件,包括温度和湿度,可以减缓OCXOs在存储和操作过程中的老化过程。
5,新材料
高质量材料和先进制造技术的使用有助于OCXOs的寿命和稳定性。
Wenzel aging1
结论

总之,了解OCXO老化和保质期对于保持射频和微波系统的理想性能非常重要。虽然OCXO石英晶体老化是不可避免的,但设计选择和储存期间的小心处理可以显著减轻其影响。量化Wenzel文泽尔公司OCXOs和石英晶体谐振器采用高质量材料、创新工程技术和严格测试制造而成,具有极低的长期老化、频率精度和超低相位噪声性能。无论您的射频和微波应用是航空航天、国防还是商业,我们都是您值得信赖的频率控制和时序合作伙伴。
