Jauch石英晶体Q 40.0-JXS32-8-10/10-FU-WA-LF的石英毛坯有多厚？
Jauch集团是石英晶体、晶体振荡器和电池技术的主要专家之一。我们成立于1954年，现在是频率控制产品领域的领先公司之一，也是锂离子和锂聚合物电池新兴市场的公认专家。Jauch频率控制产品按照最高质量标准生产和配置。因此，即使在极端条件下，对于最复杂的半导体芯片，它们也能可靠地设定速度。
询问技术部门:40 MHz的石英毛坯有多厚？
让我们以一个小测验开始这篇博文:自己猜猜看——答案会在文中出现。40MHz的石英晶体毛坯有多厚？像…一样厚..
甲:指甲
一张普通的打印纸
一根头发
你自己猜——答案会在课文中出现。但首先，让我们看看这个理论:
一般来说，石英坯的谐振频率与石英板的厚度之间存在反比关系。
换句话说，谐振频率越高，所需石英坯体的厚度就越小。这是因为在石英盘的界面之间形成了所谓的驻波。该驻波通过在厚度方向上传播的横向声波的两个界面上的反射而在石英晶片内部积累。最大的机械位移在垂直于波传播方向的石英板平面内。
在谐振频率下，声波波长的一半的奇数适合石英坯的厚度平面。因此，坯料的厚度是AT部分生产的石英的主要频率决定尺寸。截面石英晶振通常在以下频率范围内制造:
1MHz~60MHz，在基本模式下运行
30MHz~250MHz，泛音模式下运行（第三；5日；7号；第九泛音）
如前所述，可以估计石英板（毛坯）的所需厚度d，因为奇数个半波长应该适合石英毛坯的厚度平面。
除了石英坯的厚度之外，必须考虑声波在石英材料中的传播速度v，以便计算共振频率f .对于AT截面石英，传播速度v约为3320米/秒。基于此，给定频率下所需的厚度d可估算如下:
d ≈ n x x v/f，n = 1，3，5，…

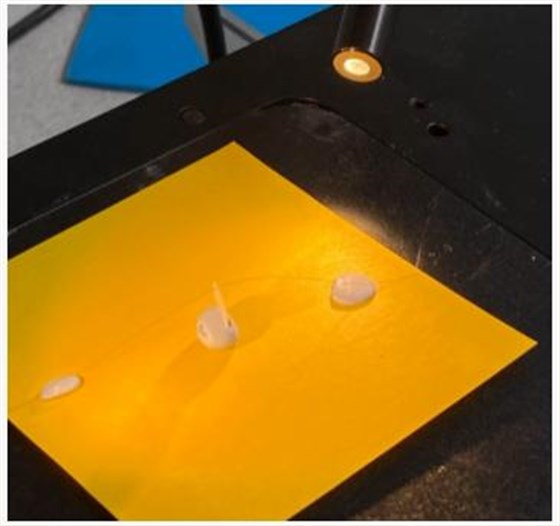

在基本模式下，将在10.0MHz和40.0MHz谐振器的频率下获得以下厚度的石英坯体:
10.0兆赫? d = 166.0微米
40.0兆赫? d = 41.5微米

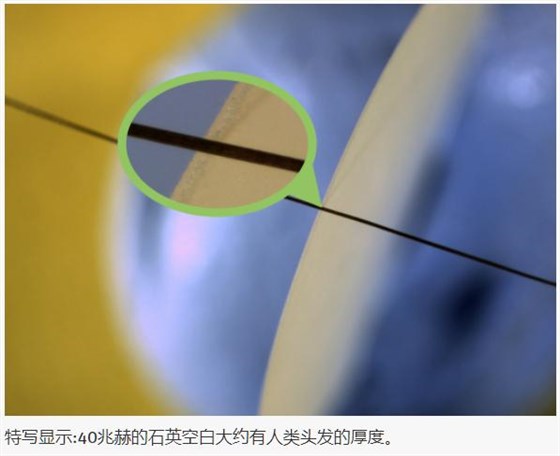

因此，谐振频率为40MHz的石英坯件是相对较薄的圆盘。它的厚度只有41.5米，约为0.04毫米。因此，厚度约为人头发的直径，约为一张纸的十分之一。所以正确答案是c.
例如，我们现在如何确保谐振频率的容差与所需谐振频率的偏差仅为10 ppm（百万分之一）？
如果我们将其转换为石英坯的标称厚度，+/-10ppm的共振频率偏差对应的厚度公差仅为+/-0.415nm。
这是最复杂的机械操作也无法实现的。此外，振荡石英晶体据说是一种成本非常低的组件，也将用于消费领域。
那么如何实现这种仅+/-10 ppm的低频容差呢？
我们使用一个技巧来代替机械公差，这在实践中是无法实现的。这是因为通过耦合额外的重量，石英坯件的谐振频率可以在非常小的范围内受到影响。
为了理解这个技巧是如何工作的，重要的是要知道贴片晶振石英坯可以在两个电极的帮助下被激发振荡。这仅仅是因为压电效应，我们将在其他地方解释。
石英坯件的相对表面上的两个电极具有非常小的质量，除了坯件的厚度之外，这也影响谐振频率。由于这个原因，石英坯件做得比计算的薄一些，因为谐振频率由于电极的额外耦合质量而有所下降。

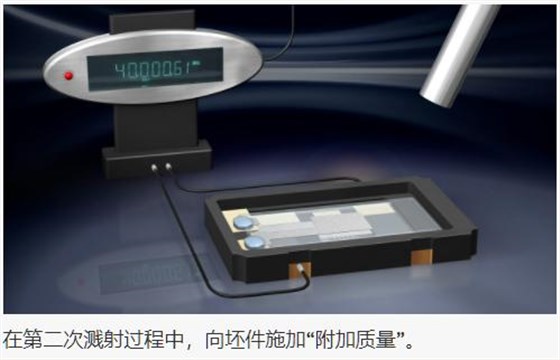

在通过溅射工艺施加两个电极之后，产生的谐振频率应该仍然刚好高于最终的标称频率。在密封石英外壳之前的最后一个制造步骤中，真正的“把戏”开始了。
它包括在现有电极上再涂一层极薄的金属层。这是使用另一种溅射工艺来完成的，同时连续测量石英盘的谐振频率。该第二溅射过程相对较慢，并且一旦达到精确的标称频率就停止。
这种以有针对性和单独控制的方式施加非常轻微的附加质量的“技巧”允许非常精确地设置谐振频率，从而可以实现+/-10 ppm或更好的谐振频率公差。这种精度无法通过纯机械加工步骤实现。
