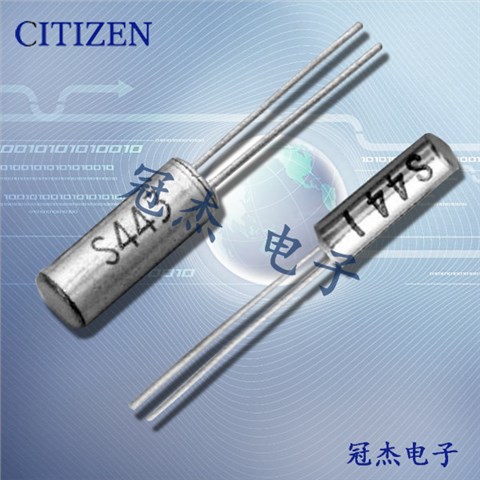

圆柱型音叉石英晶体,进口无源DIP晶振,CFS308晶振

CT-1 CTS晶振,石英晶体谐振器,CFS-308晶振,西铁城晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人、社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业。是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场.
2001年中国·梧州市领冠电子（梧州）有限公司设立，主要生产销售晶振,石英晶振,有源晶振, 32.768K,时钟晶体,压电石英晶体，温补晶振,石英晶体振荡器。2015年西铁城精密科技ミヨタ株式会社西铁城西洋网股份公司合并。合并公司西铁城精密设备有限公司.圆柱型音叉石英晶体,进口无源DIP晶振,CFS308晶振

CT-2

西铁城晶振规格	单位	KHZ晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10^-6(标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.guanjiedz.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

CT-3

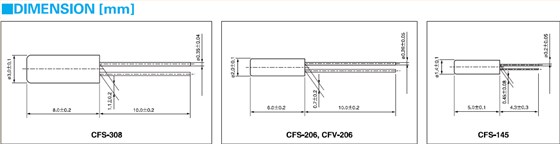

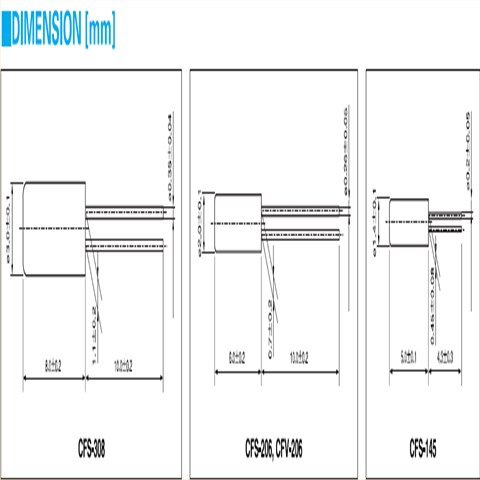

CFS-308

耐焊性：

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.CTS晶振,石英晶体谐振器,CFS-308晶振
(1)柱面式产品和DIP产品

晶振产品类型	晶振焊接条件
插件晶振型,是指石英晶振采用引脚直插模式的情况下比如：椭圆形引脚插件,圆柱晶体引脚插件	手工焊接+300°C或低于3秒钟请勿加热封装材料超过+150°C
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°	+260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C

(2)SMD晶振产品回流焊接条件图
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断.请联系我们以便获取相关信息.圆柱型音叉石英晶体,进口无源DIP晶振,CFS308晶振
尽可能使温度变化曲线保持平滑：

hlhqxt
