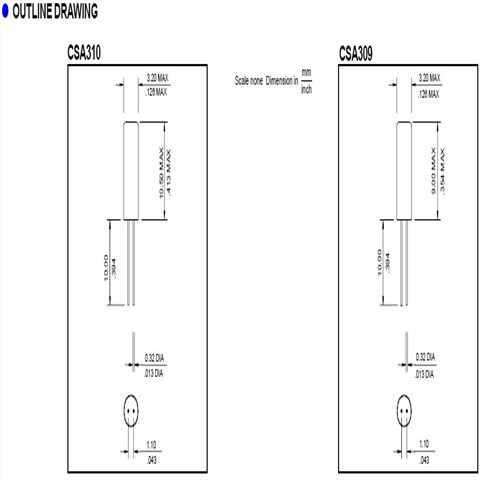

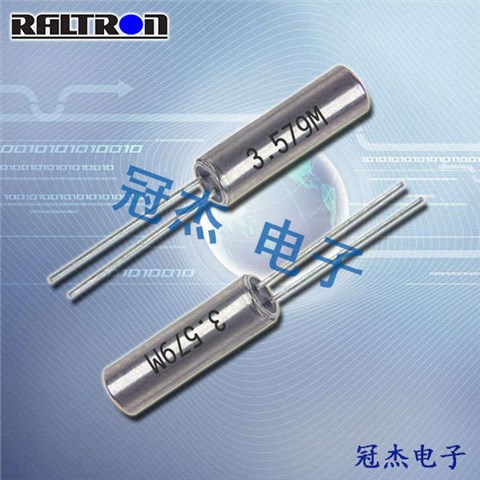

Raltron晶振,圆柱晶振,CSA 309*310晶振,公司致力于石英晶振,贴片晶振,石英晶体振荡器,有源晶振的研究和开发,使得石英晶体,石英晶体振荡器的技术不断创新.如今Raltron晶振公司提供高性能的频率控制解决方案,在价格、质量、应用程序工程和客户支持方面满足和超越客户期望.
为了满足快速增长的无线应用市场的需求,Raltron晶振将自己打造成为一个完整的解决方案供应商,在它的石英晶体,石英水晶和晶体振荡器,贴片振荡器中添加了锯片和LTCC过滤器.该公司还为同一市场开发了一整套天线产品.
Raltron晶振通过线上销售来支持其全球客户,并且在亚洲有几家分支机构,所销售的石英晶体,贴片晶振,石英晶振,温补晶振,石英晶体振荡器等由几家大型全球分销商发行.
Raltron晶振公司在其位于迈阿密的工厂生产一些较为高端精密的石英晶体振荡器,有源晶振,温补振荡器.相对于一些石英晶体谐振器,石英晶体,贴片晶振,时钟振荡器以及过滤器,陶瓷谐振器,滤波器等则是在国内几个工厂生产.通过将这些产品从香港的物流中心运往世界各地,Raltron晶振公司全体员工均以追求完美的服务以及卓越的品质为工作理念.
Raltron积极努力追求一流的生产技术以满足客户的需求,满足客户对于质优价廉的石英晶振,贴片晶振,石英晶体振荡器等频率元件的市场需求.Raltron石英晶振,贴片晶体,石英晶体谐振器,石英晶体,压电石英晶体元器件、压电石英晶体、有源晶体具有精确的频率容差和稳定性,有源晶振的频率范围广,封装尺寸小,具有低相位噪声和低抖动等特点.
石英晶振产品电极的设计
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴。
对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上。保证晶振产品的温度特性。石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。
Raltron晶振规格 |
单位 |
Raltron贴片晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
4.00MHZ~30.0MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW~100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.guanjiedz.com |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
12PF,20PF,32pF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
插件晶振安装示例
已变形的石英晶振引脚不能插入板孔中.请勿施加过大压力,以免引脚变形.
SOJ 产品和SOP 产品
请勿施加过大压力,以免石英晶振引脚变形.已变形的石英晶振引脚焊接时会造成浮起.尤其是SOP产品需要更加小心处理.
超声波清洗
(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.
(3)请勿清洗开启式晶振产品
(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.
使用环境(温度和湿度)
请在规定的温度范围内使用石英晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
晶振/石英晶体谐振器
激励功率
在晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容).
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
负载电容
有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).
我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的石英晶体谐振器,有源晶振, (PXO)普通晶体振荡器,(TCXO)温补晶体振荡器更趋于绿色,提高本公司的社会形象.
Raltron石英晶振公司不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司产品的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.
引进插件圆柱晶振深入贯彻落实科学发展观,牢固树立安全发展理念,强化责任,狠抓落实,加强防范,坚决遏制重特大事故发生.
要毫不松懈地抓好安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到生产建设全过程.
带动各项安全环保工作规范化、程序化、科学化管理,加快实现安全环保形势持续好转、根本好转的工作思路.
进一步解放思想,学习先进,总结实践,针对新形势、新情况,抓好理念创新,促进安全环保工作更加科学、更加有效.
