ECS晶振,石英晶体,ECS-2X6X晶振,音叉型32.768K表晶体积大小通常分为3x8mm和2x6mm两种尺寸,32.768K晶体具有一致性良好,频率稳定度高,耐抗震强,每批次出厂均采用24小时老化测试,产品精度分为以下几种±20ppm,±10ppm,±5ppm,也可以根据客户需求特殊分为+偏差,或者-偏差,产品使用温度高温可达到+70°低温可达到-40°产品被广泛应用到比较高端的汽车电子产品,民用产品有家用电器,智能笔记本,MP3,MP4多功能播放器,智能手表等产品.
ECS Inc.晶振集团是一家私人控股的全球领先企业,在维护全球日益增长的高可靠性创新频率控制设备需求方面处于领先地位.一流的研究公司和电子设备设计者,是全球领先的15家开发和生产创新频率控制解决方案的石英晶体,贴片晶振,石英晶体振荡器制造商,超过600家.ECS Inc晶振支持劳动力在香港、韩国、韩国、烟台、中国和美国的生产设施和物流中心超过225家.
ECS Inc.晶振集团与世界各地的组织合作,几乎每一个行业,以及每一个规模,从初创企业到全球财富500强组织.所使用到的晶振,贴片晶振,石英晶体振荡器,有源晶振压控晶振等元件遍布各行各业.
•工业应用例如监控、过程控制、RFID、库存跟踪、自动售货监控、数据链接、条形码阅读设备
•商业应用程序,如门播音员、照明和水控制、安全与访问系统、门控、远程激活、记分牌、订购和寻呼系统

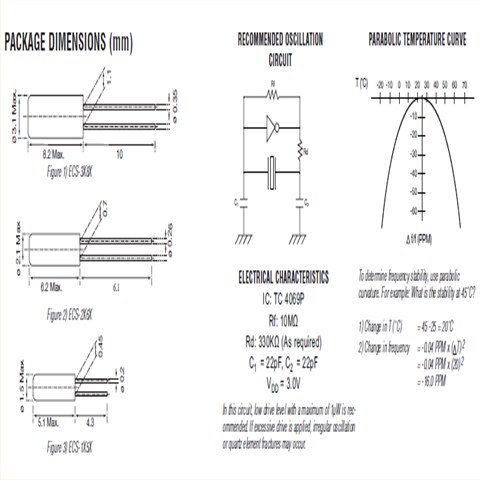

单位 |
ECS-2X-6X晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-40°C~+85°C |
裸存 |
工作温度 |
T_use |
-10°C~+60°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW~100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.guanjiedz.com |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF~∞ |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
插件型晶振安装注意事项:

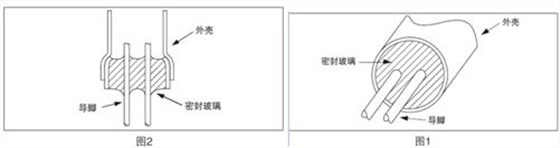

安装时的注意事项导脚型晶振•构造圆柱型晶振(VT, VTC)用玻璃密封(参阅图1和图2).

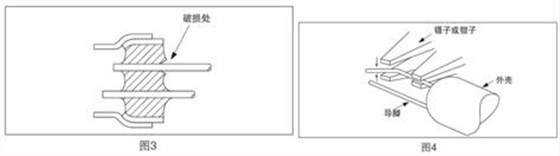

•修改插件晶振弯曲导脚的方法(1)要修改弯曲的导脚时,以及要取出晶振等情况下不能强制拔出导脚,如果强制地拔出导脚,会引起玻璃的破裂,而导致壳内真空浓度的下降,有可能促使晶振特性的恶化以及晶振芯片的破损(参阅图3).(2)要修改弯曲的导脚时,要压住外壳基侧的导脚,且从上下方压住弯曲的部位,再进行修改(参阅图4).

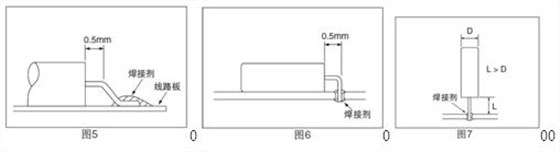

弯曲导脚的方法(1)将导脚弯曲之后并进行焊接时,导脚上要留下离外壳0.5mm的直线部位.如果不留出导脚的直线部位而将导脚弯曲,有可能导致玻璃的破碎(参阅图5和图6).(2)在导脚焊接完毕之后再将导脚弯曲时,务必请留出大于外壳直径长度的空闲部分(参阅图7).
如果直接在外壳部位焊接,会导致壳内真空浓度的下降,使晶振特性恶化以及晶振芯片的破损.应注意将晶振平放时,不要使之与导脚相碰撞,请放长从外壳部位到线路板为止的导脚长度(L) ,并使之大于外壳的直径长度(D).
焊接方法焊接部位仅局限于导脚离开玻璃纤部位1.0mm以上的部位,并且请不要对外壳进行焊接.另外,如果利用高温或长时间对导脚部位进行加热,会导致晶振特性的恶化以及晶振的破损.因此,请注意对导脚部位的加热温度要控制在300°C以下,且加热时间要控制在5秒以内(外壳的部位的加热温度要控制在150°C以下).
关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振.关于机械性冲击(1)从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损.在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件.(2) SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作.(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作.
