EPSON晶振,有源晶振,EG-4121CA晶振,SMD进口晶振

石英晶振应用:数码相机,无线通讯,计算机,接口卡,电话,传呼机,遥控器,全球定位系统,MP3,MP4,MP5数码产品系列石英振荡器,OSC应用:无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.VCXO压控晶体应用:调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等,VC-TCXO应用:智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等.晶体滤波器应用:无线收发器,智能手机,无线网络发射,GPS全球定位等

EPSON晶振,有源晶振,EG-4121CA晶振,SMD进口晶振,EPSON爱普生公司成立于1942年5月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业.爱普生集团通过富有创新和创造力的文化,提升企业价值,致力于为客户提供数码影像创新技术和解决方案.爱普生拓优科梦是一家专业从事晶体元件的厂商,爱普生拓优科梦（Epson — yocom）运用长年积累的培育人工石英贴片晶振以及以加工为代表的、实现精微化、高精度、高品质的综合技术,提出“3D战略”究极应用石英特性而制造的三大元器件:定时元器件、传感元器件、光学元器件,并创出将其复合而成的模块,为成为不可缺少的企业而迈进至今.
小型贴片晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

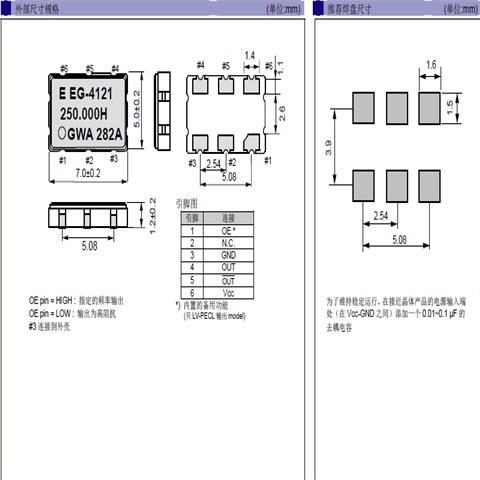

爱普生晶振规格	单位	EG-4121CA晶振	石英晶振基本条件
标准频率	fo	100~700MHZ	请联系我们以便获取其它可用频率信息
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
电压电源	Vcc	0.125V~2.5V
频率稳定度	f_tol	H:±50×10-6
功耗	LCC	60mA Max	OE=Vcc,L_ECL=50Ω
输出负载条件	L-CMOS	50Ω	终止到Vcc-2.0V
相位抖动	tpj	0.10,0.14,0.16,0.18,0.21,0.22,0.23PS Max
频率老化	f_aging	±5× 10-6/ year Max.	+25°C,第一年,Vcc=3.3V

每个封装类型的注意事项(1)陶瓷包装晶振与SON产品:在焊接陶瓷贴片封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。EPSON晶振,有源晶振,EG-4121CA晶振,SMD进口晶振
（2）陶瓷包装石英晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英进口晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。陶瓷封装贴片晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
（3）柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英振荡器的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少7050mm滤波器各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,贴片晶振,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.EPSON晶振,有源晶振,EG-4121CA晶振,SMD进口晶振
爱普生晶振环境影响的最小化：遵照社会的期望,改进我们的环境行为,我们将通金属面晶振过有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动,无线网络高速晶振为地区的环保做贡献.将环保活动的信息向公司内外公开,积极努力的与地区社会及相关人员建立信赖关系,为社会的发展做出贡献.通过此方针的公文化,在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时, 也向公司外部公开.
