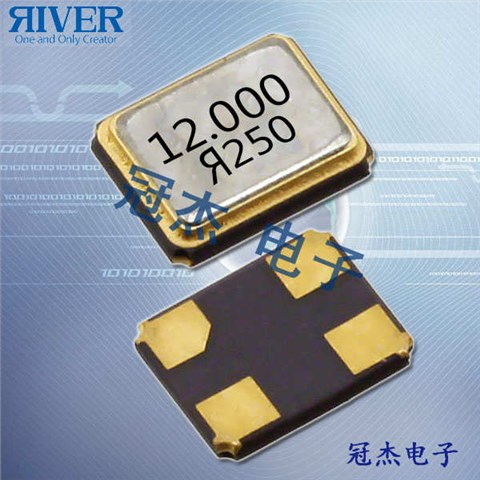

3225四脚贴片石英晶振,低负载进口谐振器,FCX-04晶振

1XQJX

大河晶振，石英晶体谐振器，FCX-04晶振，经过60多年的发展，RIVER ELETEC现已成为一个以研发和生产晶振为核心业务的日本上市公司，公司产品以不断追求“小型化、高性能、高品质 ”为目标，服务于手机，IT，数码，汽车等多个领域，拥有稳定的国内外客户群体。
大河晶振公司是一家电子设备制造商如石英晶体谐振器、石英晶体振荡器，普通晶体振荡器（PXO）、压控晶体振荡器（VCXO）.特别是对SMD型贴片晶振（表面贴装器件型）小型晶体器件,我们一直在优先作为业内领先的公司。

2GGCS

DH-2

大河晶振规格	单位	FCX-04贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	13.000MHZ~60.000MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +105°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10^-6(标准), (±10× 10^-6～ ±50 × 10^-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.guanjiedz.com/
频率温度特征	f_tem	±30 × 10^-6/-40°C ～ +85°C	超出标准的规格请联系我们.
负载电容	CL	5pF ,6PF,7PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

3CC

DH-3

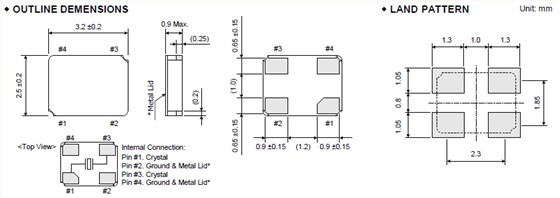

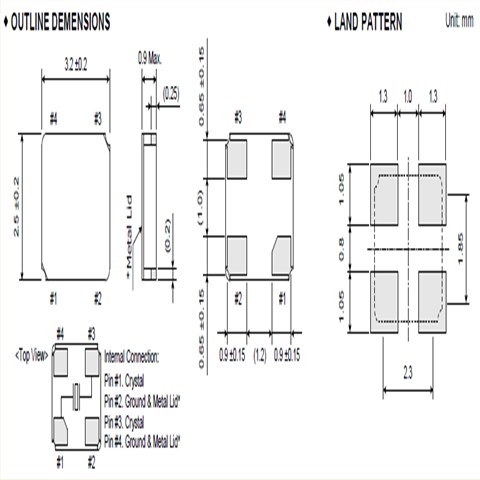

FCX-04_ 3.2_2.5

4ZYSX

机械振动的影响
当进口贴片晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。大河晶振,石英晶体谐振器,FCX-04晶振
PCB设计指导
(1)理想情况下，机械蜂鸣器应安装在一个独立于石英晶振器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存无源晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

5HBFZ

DH-5 大河晶振公司提供从材料的选定到废弃过程中考虑环境质量的3225石英晶振。加强制度建设，深化环境监管，向环境污染宣战，促进经济与环境协调发展。大河晶振,石英晶体谐振器,FCX-04晶振
带动各项安全环保工作规范化、程序化、科学化管理，加快实现安全环保形势持续好转、根本好转的工作思路。
RIVER晶体充分认识加强环境保护工作的重要性和紧迫性，把环境保护摆在更加重要的战略位置，以对国家、对民族、对子孙后代高度负责的精神，切实做好环境保护工作，推动经济社会全面协调可持续发展。
随着事业的成长，碳排放呈现增加的趋势，但是大河将继续推进由防止地球变暖特别委员会开展的活动，作为活动主体的事业所，通过横向开展改进能源效率的措施、与积极实施性价比较高的节能措施，为削减大河集团整体的碳排放总量而努力。
我们将着手解决发展下一代有价值的RIVER石英晶体谐振器的挑战，我们仍然致力于为我们的股东，企业合作伙伴，社区和员工更大的利益相关者的满意度，通过企业管理,值得普遍尊重，我们努力实现可持续经营，丰富社会。
