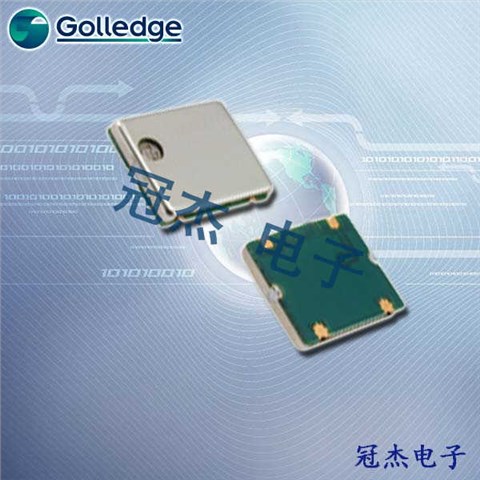

高利奇晶振,石英晶体振荡器,GTXO-560晶振,GTXO-570晶振

高利奇晶振,石英晶体振荡器,GTXO-560晶振,GTXO-570晶振高利奇晶振,石英晶体振荡器,GTXO-560晶振,GTXO-570晶振

产品简介

频率:9.60 ~ 40.0MHz 尺寸:11.8*9.9mm 覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

产品详情

1XQJX

GL-1

高利奇晶振,石英晶体振荡器,GTXO-560晶振,GTXO-570晶振贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH / SONET发射基站等领域.符合RoHS/无铅.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

2GGCSGL-2

型号

GTXO-560(TCXO)

输出频率范围

10.0 ~ 40.0MHz

标准频率

16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz

电源电压范围

3V/5V

电源电压(Vcc

3.0V/5.0V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

待机时电流

-

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±0.5×10-6,±2.5×10-6max./-30?+85
±0.5×10-6,±2.5×10-6max./-40
?+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

型号

GTXO-570(TCXO)

输出频率范围

9.60 ~ 40.0MHz

标准频率

16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz

电源电压范围

5.0V

电源电压(Vcc

5.0V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz

待机时电流

-

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±0.5×10-6,±2.5×10-6max./-30?+85
±0.5×10-6,±2.5×10-6max./-40
?+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.


3CCGL-3

GTXO-560

4ZYSXGL-4

石英晶振频率输出是目标频率的三倍

这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式,由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题,请采用三次泛音模式晶振。
5-2
。此外,放大电路,第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。

系统故障是由于超大输出波形的幅度。
6-1
。请参照资料2.也可以提高终端石英晶振电容解决方案,然后检查波形幅度是否得到改善。

7-1。请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。
7-2
。如果是从电源的交流信号,请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动,如果它不是。
7-3
。如果信号具有高频率,请使用以下方法:使用晶振外壳为接地。采用水晶较小C0
增加电路,镉和CG的外部电容,并采用晶体具有较高的负载电容CL
7-4
。请检查周围电路和PCB布局,如果上面的方法都没有能够解决您的问题。如果两者都正常,那么请你联系IC制造商探讨其芯片组设计的不明信号的反应。改变周围电路的设计只能缓解问题,而不是完全解决它。通常。这将是最好找出来的芯片组设计问题并解决它。高利奇晶振,石英晶体振荡器,GTXO-560晶振,GTXO-570晶振

5HBFZGL-5

高利奇压控温补晶振环保理念

高利奇晶振公司认真对待环境,管理环境管理系统,并将其重新编码到ISO14001.我们的环境政策,作为我们不断改进的动力的一部分,我们也鼓励员工在生活的各个方面都意识到他们对环境的影响.

在我们的环境范围允许的情况下,我们致力于防止污染.最低限度我们将确保遵守所有相关的环境法规和规章和内部环境程序.在此之上,我们将不断努力改善我们的环境性能.

在选择晶体晶振,石英振荡器原材料供应商和承包商时考虑环境因素,从而减少污染.进一步减少污染,合理使用资源.减少使用和再利用,或者尽可能地回收利用.我们确保这一政策在我们的运营过程中得到贯彻执行.
