高利奇晶振,压控晶振,GVXO-533晶振

高利奇晶振,压控晶振,GVXO-533晶振高利奇晶振,压控晶振,GVXO-533晶振

产品简介

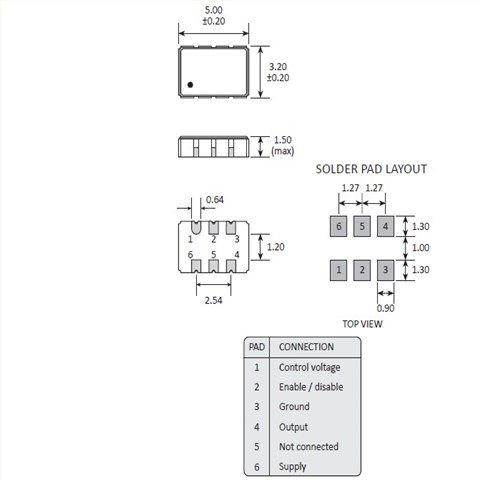

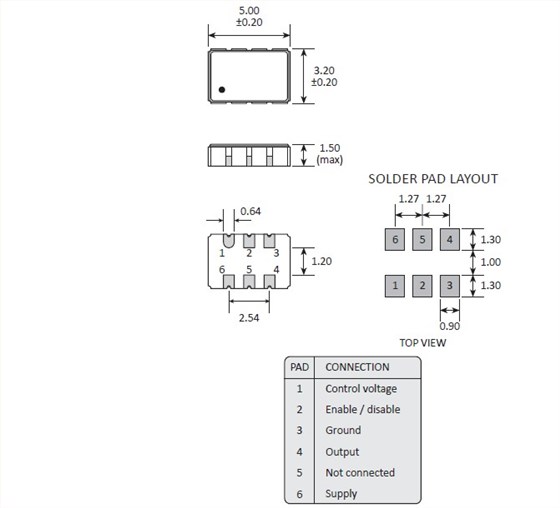

频率:1.0 ~ 125MHz 尺寸:5.0*3.2mm 具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.

产品详情

1XQJX

GL-1

高利奇晶振,压控晶振,GVXO-533晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-ExpressSDH / SONET发射基站等领域.符合RoHS/无铅

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

2GGCS

GL-2

型号

GVXO-533(VCXO)

输出频率范围

1.0 ~ 125MHz

电源电压范围

3.3V

电源电压(Vcc

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.f26MHz/+2.0mA max.26f52MHz/+2.5mA max.f60MHz

待机时电流

-

输出电压

0.8Vp-p min.f52MHz)(削峰正弦波/DC-coupled

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.After 2 reflows

温度特性

±1.0×10-6,±2.5×10-6max./-30?+85
±1.0×10-6,±2.5×10-6max./-40
?+85Option

电源电压特性

±0.2×10-6max.VCC±5%

负载变化特性

±0.2×10-6max.10kΩ//10pF±10%

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC+2.6V
±3.0×10-6
?±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V

频率控制极性

正极性

3CC

GL-3

GVXO-5334ZYSXGL-4

使用环境(温度和湿度)

请在规定的温度范围内使用石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

晶振/石英晶体谐振器

激励功率

在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率

负极电阻

除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加

负载电容

有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。高利奇晶振,压控晶振,GVXO-533晶振

5HBFZ

GL-5

高利奇有源晶振环保理念

高利奇石英晶振公司深入贯彻落实科学发展观,牢固树立安全发展理念,强化责任,狠抓落实,加强防范,坚决遏制重特大事故发生.

要毫不松懈地抓好压电石英晶体元器件、压电石英晶体、SMD晶振,有源晶体、安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到生产建设全过程.

带动各项安全环保工作规范化、程序化、科学化管理,加快实现安全环保形势持续好转、根本好转的工作思路.

高利奇晶振公司进一步解放思想,学习先进,总结实践,针对新形势、新情况,抓好理念创新,促进安全环保工作更加科学、更加有效.

6LXFSGL-6
