低功耗晶振,压电SMD晶体,GXO-7500晶振

高利奇晶振,有源石英晶振,GXO-7500晶振,7050体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

有源晶振高频振荡器使用IC与晶片设计匹配技术：差分晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

项目	符号	规格参数	条件
输出频率范围	f₀	10-160MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.3 V to 5.0 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.guanjiedz.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CCMax.	ST终端
输入电压	V_IL	20 % V_CCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

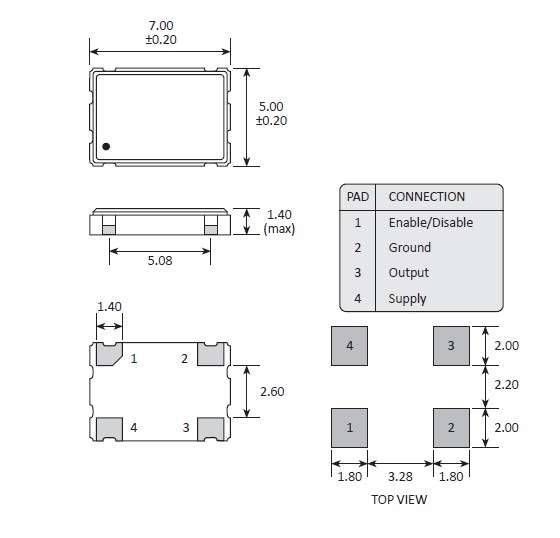

gxo7500 7050 OSC

1.DIP 产品

已变形的石英晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。

2.SOJ 产品和SOP 产品

请勿施加过大压力,以免石英晶振引脚变形。已变形的DIP晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。

3.超声波清洗

（1）使用AT-切割晶体和表面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。

（3）请勿清洗开启式晶振产品

（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

高利奇晶振,有源石英晶振,GXO-7500晶振

高利奇石英晶振公司认真对待环境,管理环境管理系统,并将其重新编码到ISO14001.我们的环境政策,作为我们不断改进的动力高精度有源晶振的一部分,我们也鼓励员工在生活的各个方面都意识到他们对环境的影响.

在我们的环境范围允许的情况下,我们致力于防止污染.最低限度我们将确保遵守所有相关的环境法规和规章和内部环境程序.在此之上,我们将不断努力改善我们的环境性能.在选择晶体晶振,进口石英SMD晶振原材料供应商和承包商时考虑环境因素,从而减少污染.进一步减少污染,合理使用资源.减少使用和再利用,或者尽可能地回收利用.我们确保这一政策在我们的运营过程中得到贯彻执行.

高利奇石英晶振公司培训我们团队中的每一个成员,了解他们自己的工作对环境的影响,在可能选择有或正在努力争取的供应商ISO14001的情况下.此外,我们还积极鼓励我们的员工将他们5070有源晶振工作生活中所获得的环境意识应用到他们自己的私人生活中.我们遵守ISO14001原则,努力实现完全的法规遵循.
