低电源电压型晶振,3225差分晶振,GXO-E31晶振

1XQJX

GL-1

高利奇晶振,差分晶振,GXO-E31晶振,差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V,工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点,

石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内

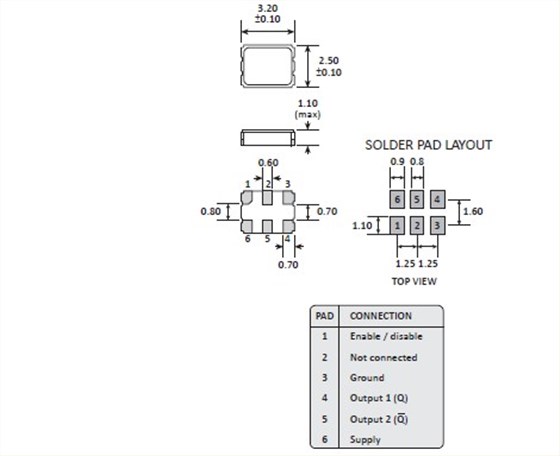

2GGCS

GL-2

型号	符号	GXO-E31
输出规格	-	LV-PECL
输出频率范围	fo	40?250MHz
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6max., ±100×10^-6max.
保存温度范围	T_stg	-40?+85℃
运行温度范围	T_use	-10?+70℃ ,-40?+85℃
消耗电流	I_CC	45mA max. (fo≦170MHz)
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	50Ω to V_CC-2V
波形对称	SYM	45?55% [at outputs cross point]
0电平电压	V_OL	V_CC-1.81?V_CC-1.62V
1电平电压	V_OH	V_CC-1.025?V_CC-0.88V
上升时间下降时间	tr, tf	0.5ns max. [20?80% Output, OutputN]
差分输出电压	V_OD1, V_OD2	-请联系我们查看更多资料http://www.guanjiedz.com
差分输出误差	⊿V_OD	-
补偿电压	V_OS	-
补偿电压误差	⊿V_OS	-
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]
包装单位	-	2000pcs./reel（φ180）
