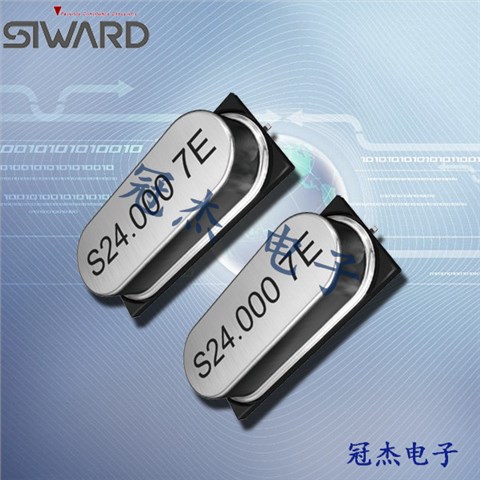

LP-3.5S晶体,49S型贴片晶振,无源假贴片晶振

产品简介

尺寸:12.3*4.7mm 频率:3.500MHZ~80.000MHZ 普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

产品详情

1XQJX

希华晶振，贴片晶振，LP-3.5S晶体，LP-4.2S晶振，希华晶体产品应用范围包含行动电话、平板电脑、卫星通讯、车载系统、全球定位系统、个人电脑、无线通信及家用产品等，扮演基本信号源产生、传递、滤波等功能。
注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶体晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础。

2GGCS

XH-2

希华晶振规格	单位	LP-3.5S,LP-4.2S贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	3.500MHZ~80.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +90°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6(标准), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, www.guanjiedz.com
频率温度特征	f_tem	±50 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	10PF,12PF,16PF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

3CC XH-3

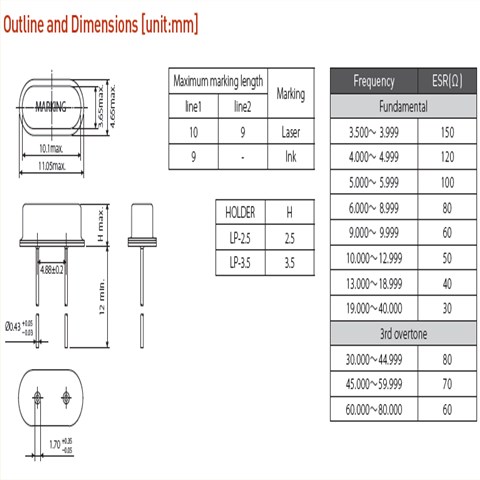

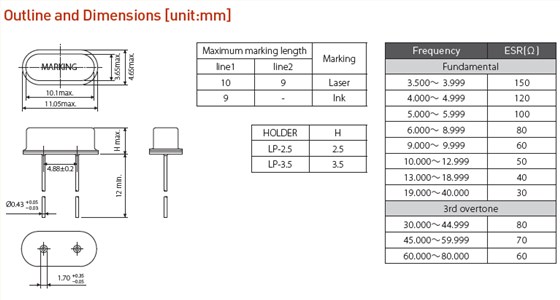

LP-3.5 11.05-4.65

4ZYSX

晶体产品线路焊接安装时注意事项
耐焊性：
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
（1）柱面式产品和DIP产品

晶振产品类型	晶振焊接条件
插件晶振型,是指石英晶振采用引脚直插模式的情况下比如：椭圆形引脚插件,圆柱晶体引脚插件	手工焊接+300°C或低于3秒钟请勿加热封装材料超过+150°C
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°	+260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C

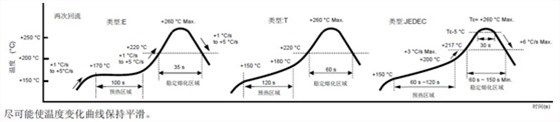

(2)SMD产品回流焊接条件图
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断.请联系我们以便获取相关信息.希华晶振,贴片晶振,LP-3.5S晶体,LP-4.2S晶振回流焊曲线图
尽可能使温度变化曲线保持平滑：

5HBFZ

XH-5 LP-3.5SMD晶振2003年通过ISO14001环境管理系统验证，秉持“污染预防、持续改善”之原则，公司事业废弃物产出量逐年降低，可回收、再利用之废弃物比例逐年提高，各项排放检测数据符合政府法规要求。
希华晶振承诺所有的运作皆遵守本地国家的法律，贴片无源晶振并符合国际上所共同认知环保与社会责任的标准，成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司。希华晶振,贴片晶振,LP-3.5S晶体,LP-4.2S晶振
并指引环境/安卫管理系统与各书面、办法书之对应关系，包含在环境/安卫管理系统内之流程顺序及交互作用的描述。本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务。
并由原材料管控禁用或限用环境危害物质与国际大厂对于49/SSMD晶体-石英晶体谐振器绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。
本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务。
