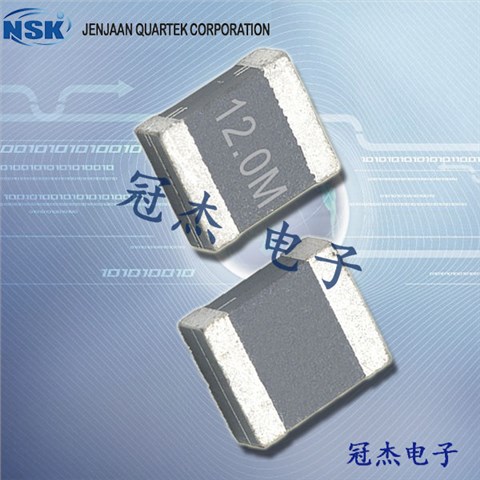

NSK晶振,陶瓷晶振,NRDZTACV晶振,NSK石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
对于贴片陶瓷晶振本身内置带有负载电容的,我们都称呼为带电容陶瓷晶振,或者是ZTT陶瓷晶振,产品特性具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上.高频谐振器内建电容贴片 ZTTC 贴片 SMD 陶瓷谐振器的内置电容,而 ZTAC 则不含电容.ZTTC/ZTAC（与 Murata CSAC/CSTC 系列相容）的频率范围在 2.0MHz 至 50.00MHz,频率公差为 ±0.5％.
|
Model |
Frequency Range（MHz） |
Frequency Accuracy（25°C） |
Stability in Temperature （-20 ~+80°C） |
Operating Temperature (°C) |
Aging For Ten Years (%) |
|
NRDZTACC□MG |
2.00 ~ 6.99 |
±0.5% |
±0.3% |
20 ~ +80 |
±0.3 |
|
NRDZTACS□MT
NRDZTACV□MT |
7.00 ~ 13.00
8.00 ~ 13.00 |
±0.5% |
±0.3% |
20 ~ +80 |
±0.3 |
|
NRDZTACS□MX
NRDZTACV□MX |
13.0 ~ 50.00 16.00 ~ 50.00 |
±0.5% |
±0.3% |
20 ~ +80 |
±0.3 |
晶振产品使用每种产品时,请在陶瓷晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的陶瓷晶振.但是为了陶瓷晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用陶瓷晶振所导致的不良不负任何责任.
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
