精工晶振,32.768K晶振,SSP-T6晶振

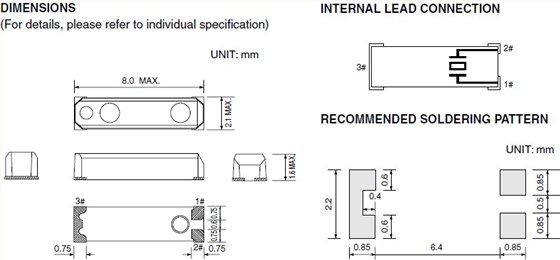

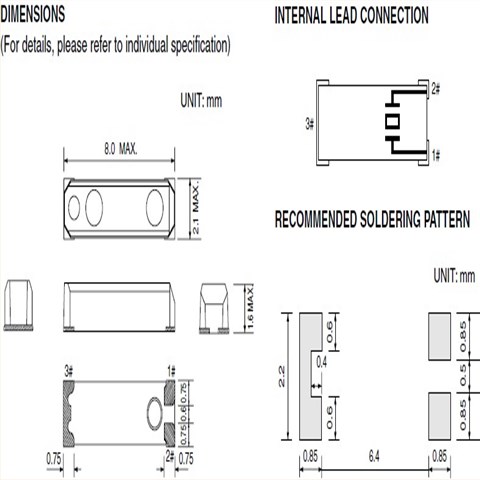

尺寸:2.1x8.0mm 频率:32.768KHZ, 精工贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

精工晶振,32.768K晶振,SSP-T6晶振,自1881年创业以来,精工晶振公司已不断地向全世界推出了各种具有革新性的商品和服务. 比如有源晶振,贴片晶振, 石英晶振,有源晶振,压控振荡器等。以腕表、电子元器件、系统解决方案的3大业务为轴心,推进各种业务,在全球范围内开展各项活动.
精工爱普生株式会社精工晶振永恒不变主体就是,依靠“觉得可靠的质量”让顾客得到放心和满足.将集团基本理念定为“努力成为值得社会信赖的公司”,我们希望像全世界的顾客提供值得信赖的商品和服务.
精工石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

精工32.768K晶振系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

精工晶振规格	单位	SSP-T6晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6(标准), (±15 × 10-6～ ±50 × 10-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.guanjiedz.com
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7pF ～ ∞	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

精工石英晶体振荡器和实时时钟模块：

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

精工石英晶振事业部的所有石英晶振, 32.768K钟表晶振, 石英晶体谐振器,石英晶振均通过了SII绿化商品的认证.

1.制定环境目标，有计划地确认实行结果，进而得到持续的改善。

2.遵守日本国内和世界各国的环境相关法规、条例以及业界的工作事项，致力于预防环境污染。

3.在从石英晶体谐振器,石英晶振，32.768K,时钟晶体,压电石英晶体的制造到销售的全生命周期中，力图通过绿色采购、关爱环境的制造方法、化学物质的管理、商品、包装材料、运输方法等有效利用资源和降低温室化气体、废弃物排放。以此为保全生物多样性做贡献。

4.与公司员工共享环境问题的动向和公司的环境方针，促进对环境活动的理解和参加。

5.向公司外宣传有关环境问题的方针和活动力图加深与社会的沟通。

日本精工株式会社精工晶振通过引进环境会计、公布CO2排放量等措施推进环境的可视化，在商品的开发、制造、销售、服务等各种过程中，致力于减少温室效应气体。

精工晶振对应无卤素,燃烧高浓度、包含以溴和氯为代表的“卤族物质”的塑料等物质时,会产生有毒气体(二恶英).本公司精工晶振将没有使用溴、氯 系列的阻燃材料的产品称为“无卤素产品”,石英晶振事业部实现了全部产品的无卤素化,向客户提供对环境友好的环保产品。精工晶振,32.768K晶振,SSP-T6贴片晶振
