产品简介

小体积贴片1210mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (1.2×1.0 ×0.33mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

产品详情

AEL晶振,贴片晶振,125296晶振,进口石英晶振,AEL在英国,日本,台湾,南韩等地区使用精心挑选的生产基地网络。韩国中国和美国使我们能够为这类组件提供真正的全球采购。这降低了这种高需求产品类型供应中断的风险。我们通过实施全面的英国库存政策进一步提高可用性。我们与所有供应商建立了长期的合作关系,并拥有悠久的高品质和无故障供应历史。我们的一些制造合作伙伴已经为AEL生产了超过10年的产品。这使我们能够自信地提供一个批次的可靠性,质量,一致性和可重复性的可靠记录AEL晶体有限公司是ISO 9002-2008认可的供应商,目前管理着广泛的国际认可的蓝筹客户。

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

无源晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

高稳定性进口晶振,7050六脚有源振荡器,FCXO-75PE晶振

AEL晶振规格

单位

125296晶振

石英晶振基本条件

标准频率

f_nom

36~80MHZ

标准频率

储存温度

T_stg

-40°C+85°C

裸存

工作温度

T_use

-20°C+70°C

标准温度

激励功率

DL

50μW Max.

推荐:100μW

频率公差

f_— l

±30× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,www.guanjiedz.com

频率温度特征

f_tem

±30× 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

6~16PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

500mΩ

-40°C — +85°C,DL = 100μW

频率老化

f_age

±2× 10-6/ year Max.

+25°C,第一年


高稳定性进口晶振,7050六脚有源振荡器,FCXO-75PE晶振

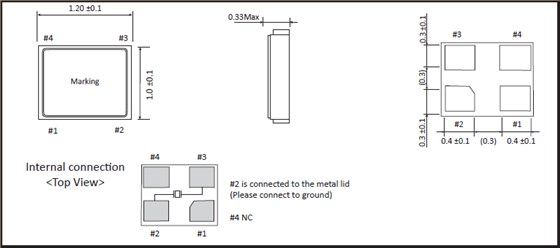

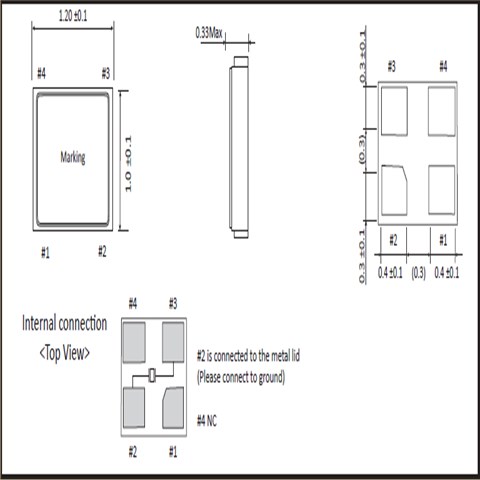

125296 1210

小体积晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

耐焊性:将无源进口晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

我们的产品1210贴片晶振在机顶盒,安防产品,汽车产品和移动和地面通信等多种应用领域获得了全球的普遍认可。我们每周运送数百万单位到从墨西哥到中国的目的地。随着频率控制领域的许多新型创新产品的开发,我们能够为今天的电子工程师提供在频率产生领域更大程度的灵活性的自由。AEL晶振,贴片晶振,125296晶振,进口石英晶振

我们AEL晶体有限公司已借此机会为您提供最新的1210mm金属面石英晶体信息供您参考。AEL晶体有限公司是ISO 9002-2008认可的供应商,目前管理着广泛的国际认可的蓝筹客户。我们与所有供应商建立了长期的合作关系,并拥有悠久的高品质和无故障供应历史。我们的一些制造合作伙伴已经为AEL生产了超过10年的产品。这使我们能够自信地提供一个批次的可靠性,质量,一致性和可重复性的可靠记录.

自1991年以来,AEL晶体有限公司已发展成为欧洲领先的频率控制组件供应商之一。我们的成功基于扎实的工程知识基础,同时也为我们的客户提供高效的超小体积贴片晶振总体供应链管理服务。无论您身在何处,无论您是在英国设有研发机构还是在远东地区生产,您都可以确信AEL将始终以具有全球竞争力的价格为您提供始终如一的质量和可靠的服务。
