IDT晶振,7050晶体振荡器,8N4Q001晶振

产品简介

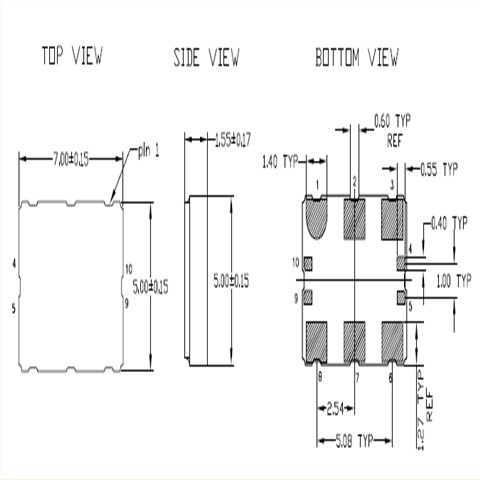

频率：15.476MHz to 866.67MHz ，975MHz to 1,300MHz 尺寸：7.0*5.0mm 低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

产品详情

1XQJX

IDT晶振,7050晶体振荡器,8N4Q001晶振，有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性 2GGCS IDT-2

型号		8N4Q001(XO)
输出频率范围		15.476MHz to 866.67MHz ， 975MHz to 1,300MHz
电源电压范围		2.5 to 3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-请联系我们查看更多资料http://www.guanjiedz.com
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6max.（After 2 reflows）
	温度特性	±1.0×10^-6,±2.5×10^-6max./-30?+85℃ ±1.0×10^-6,±2.5×10^-6max./-40?+85℃（Option）
	电源电压特性	±0.2×10^-6max.（V_CC±5%）
	负载变化特性	±0.2×10^-6max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6max./year
频率控制	控制灵敏度	±3.0×10^-6?±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6?±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	频率控制极性	正极性

8N4Q001 7050 XO 4ZYSX IDT-4

晶体产品线路焊接安装时注意事项

耐焊性：

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

（1）柱面式产品和DIP产品

晶振产品类型	晶振焊接条件
插件晶振型,是指石英晶振采用引脚直插模式的情况下比如：椭圆形引脚插件,圆柱晶体引脚插件	手工焊接+300°C或低于3秒钟请勿加热封装材料超过+150°C
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°	+260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C
