Abracon晶振,SMD微处理器晶体,ABMC2晶振,Abracon llc晶振集团已通过iso9001:2008认证,在加州和伊利诺斯州拥有设计和应用工程资源;在得克萨斯州、加利福尼亚州、中国、台湾、新加坡、苏格兰和德国的销售办事处,主要生产销售石英晶振,石英晶体,贴片晶振,石英晶体振荡器,有源晶振等.
Abracon llc成立于1992年8月5日,其愿景是成为全球顶级制造商,并拥有非并行应用工程和销售支持.为了实现这一愿景,Abracon获得了iso9001 - 2008质量认证,在北美和海外的生产设施和技术合作伙伴中选择了股权投资,建立了与即将到来的技术公司的渠道伙伴关系,并在其加州的位置设立了一个国家的艺术工程实验室.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

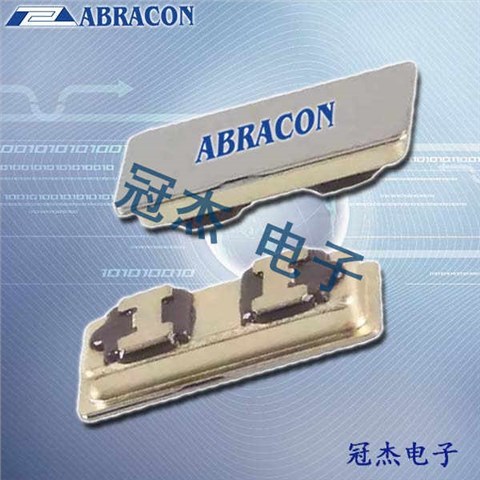

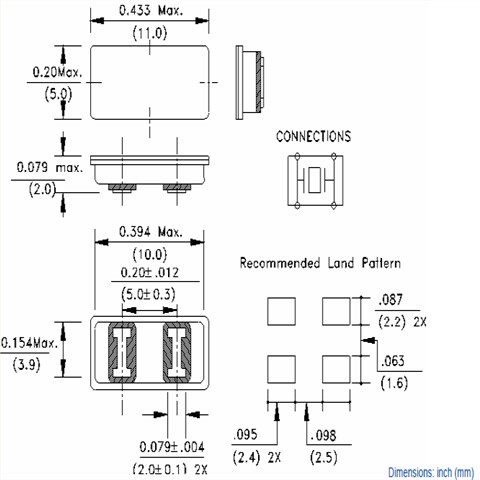

Abracon晶振规格 |
单位 |
Abracon晶振频率范 |
石英晶振基本条件 |
标准频率 |
f_nom |
24.0~80.0MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW~100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.guanjiedz.com |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF~∞ |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.Abracon晶振,SMD微处理器晶体,ABMC2晶振
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
陶瓷包装石英晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
Abracon llc晶振集团采用系统的方法来解决石英晶振,有源晶振, 压电石英晶体, 石英水晶振荡子对环境影响
开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的晶振,石英晶振,有源晶振等压电石英晶体器件.Abracon晶振,SMD微处理器晶体,ABMC2晶振
Abracon llc晶振集团采用对环境尽可能健康的生产工艺,在压电石英晶体、有源晶体、压电陶瓷谐振器,压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)开发和制造过程中使用对环境健康的、可回收利用的材料,为开发高效的、对环境影响最小的运输系统而工作.
无论Abracon llc晶振集团在世界何处,其经营都应保证生产过程和产品符合同等的环境标准,确保业务合作伙伴对环境问题同等关注.从事并参与环境领域的研究和开发活动,以公开和客观的方式提供有关其环境影响的信息.
