小型SMD有源晶振,从最初超大体积到现在7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

TXC晶振,压控晶振,CN晶振,台湾进口晶振,台湾晶技TXC晶振多年来，我们始终以提升客户价值为目标，是以无论在价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市。
有源晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM-2.0 PPM,工作温度范围:-30度至85度,电源电压:1.8V-3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
随着时间的推移，频率值随着晶振变化的大小，有年老化和日老化两种指标。高精度恒温晶振（OCXO）可以达到10-8 ppm/年。以上是选型时工程师应考虑的晶振参数，前5个参数一般就能选出相对应的石英晶振型号。其中最重要的指标是晶振频率稳定度。所谓高端，就是晶振频率稳定度非常好的晶振。随着技术的发展，对高端晶振的需求会日益增加。我们的恒温晶振（OCXO）频率稳定性可以达到10-9级别。另外对于中高端晶振，有时客户对某些指标有特殊要求，比如更好的相位噪声，或更小的封装要求，均可定做！

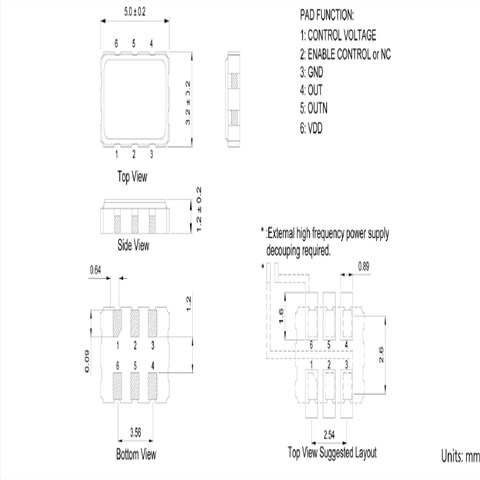

型号	符号	7Z晶振
输出规格	-	LVDS
输出频率范围	fo	26~52MHz
电源电压	VCC	1.8~3.3V
频率公差 （含常温偏差）	f_tol	±50×10-6max., ±100×10-6max.
保存温度范围	T_stg	-55~+125℃
运行温度范围	T_use	-10~+70℃,-40~+85℃
消耗电流	ICC	45mA max. (fo≦170MHz)
待机时电流（＃1引脚"L"）	I_std	2.0μA max.
输出负载	Load-R	100Ω
波形对称	SYM	45~55% [at outputs cross point]
0电平电压	VOL	VCC-1.81~VCC-1.62V
1电平电压	VOH	VCC-1.025~VCC-0.88V
上升时间下降时间	tr, tf	5ms max. [20~80% Output, OutputN]
差分输出电压	VOD1, VOD2	-
差分输出误差	⊿VOD	-
补偿电压	VOS	-
补偿电压误差	⊿VOS	-
交叉点电压	Vcr	-
OE端子0电平输入电压	VIL	VCC×0.3 max.
OE端子1电平输入电压	VIH	VCC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]

一般来说，压控石英晶振微处理器的振荡电路由考毕兹电路显示派生如下：镉和CG是外部负载电容，其中已建成的芯片组。 （请参阅芯片组的规格）Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。TXC晶振,压控晶振,CN晶振,台湾进口晶振
一个稳定的振荡电路需要的负电阻，其值应是台产进口晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）以下说明：

线路连接的电阻（R）与石英晶体振荡器串联（2）从起点到振荡的停止点调整R的值。（3）振荡期间测量R的值。（4）你将能够获得负电阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所连接的电路的杂散电容，可能会影响测定值。如果晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：降低外部电容（Cd和CG）的值，并采用其他晶振具有较低负载电容（CL）。使用光盘和CG的不等价的设计。我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。采用具有较低电阻（RR）的晶振。
