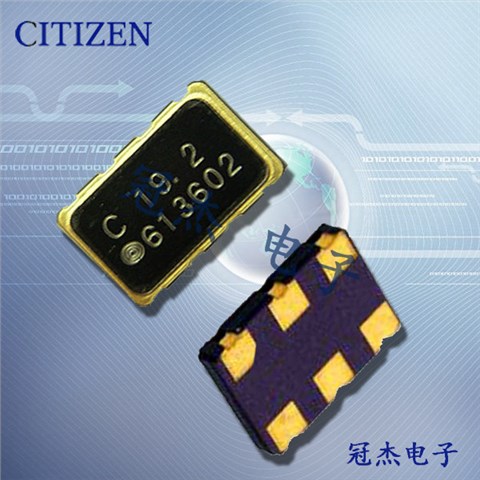

西铁城晶振,贴片晶振,CSX-532T晶振,CSX532T26.000M2-UT10

西铁城晶振,贴片晶振,CSX-532T晶振,CSX532T26.000M2-UT10西铁城晶振,贴片晶振,CSX-532T晶振,CSX532T26.000M2-UT10

产品简介

尺寸:5.0*3.2mm   频率:12.8~26MHZ

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,“CSX532T26.000M2-UT10”,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

产品详情

CT 1

西铁城晶振,贴片晶振,CSX-532T晶振,日本株式会社西铁城晶振品牌【CITIZEN】,该品牌创立时间在1918年,早期主要研发与生产时计产品,在1959年西铁城成功研发出防水,防振的手表,从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发音叉型压电石英水晶振动子.

西铁城晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人、社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业。

CT 2

项目

符号

CSX-532T晶振规格说明

条件

输出频率范围

f0

12.8~26MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.4V, 3.0 V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -30 to +75

请联系我们查看更多资料http://www.guanjiedz.com/

H: -40 to +105

频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

2mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±1× 10-6/ year Max.

+25 , 初年度,第一年

CT 3

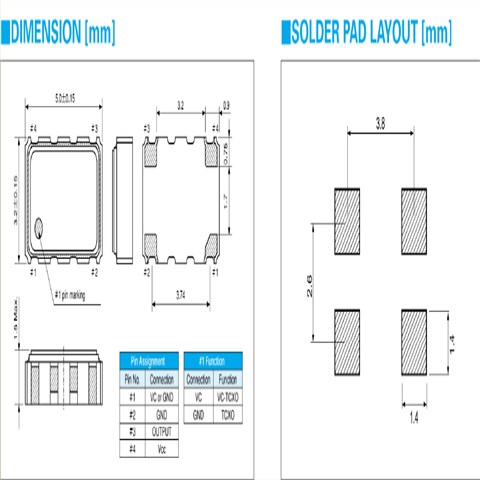

CSX532T

CT 4

超声波清洗

(1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

10.操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。

11.使用环境(温度和湿度)

请在规定的温度范围内使用有源晶体产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

CT 5

西铁城晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动。推进了环境考虑的产品和服务的产品和服务。为了提供社会,努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力。

西铁城晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对晶振,石英晶振的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加,环境関搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调。这个环境方针是根据文件等的全体职员以及共同工作的人们。按照这个环境方针,设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善。

西铁城晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.

西铁城晶振公司环保环境与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展环境保护产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。
