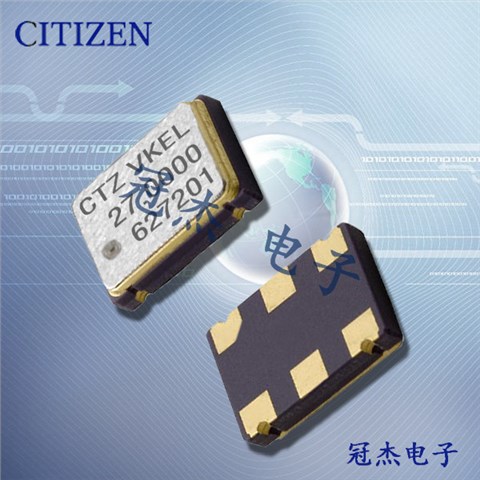

贴片石英晶体振荡器,贴片有源晶振,CSX-750V晶振,CSX750VCB4.096M-UT

产品简介

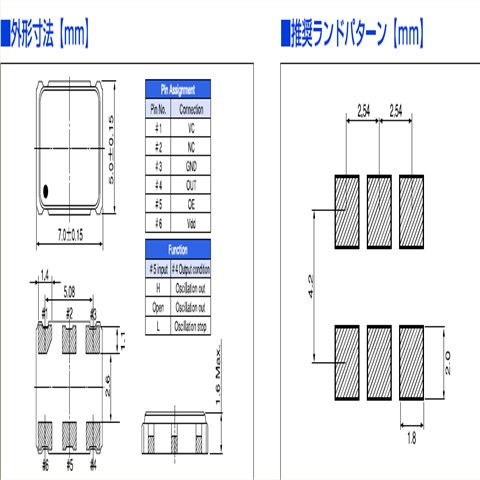

尺寸:5.0*7.0mm 频率:2~40MHZ

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,“CSX750VCB4.096M-UT”比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

产品详情

CT-1

西铁城晶振,贴片晶振,CSX-750V晶振，西铁城晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.

西铁城晶振集团1991年御代田精密有限公司的商号为ミヨタ株式会社设立,1993年的树脂邦德生产,1995年北御牧事业所设立,2000年強电微液晶显示器的生产开始,不断开发新技术和新技术在我们的制造业和工程。

CT-2

项目	符号	CSX-750V晶振规格说明	条件
输出频率范围	f₀	2MHz to 40 MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	3.3 V , 5.0V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -20℃ to +70℃	请联系我们查看更多资料 http://www.guanjiedz.com/
		H: -40℃ to +85℃

频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CCMax.	ST终端
输入电压	V_IL	20 % V_CCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年
