ECS晶振,贴片晶振,ECX-2236晶振,无源SMD晶振

ECS晶振,贴片晶振,ECX-2236晶振,无源SMD晶振ECS晶振,贴片晶振,ECX-2236晶振,无源SMD晶振

产品简介

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

黑色壳进口晶振,小面积2016谐振器,ECX-1637Q晶振

ECS晶振,贴片晶振,ECX-2236晶振,无源SMD晶振,ECS致力于走在最前沿,拥有各种先进的技术,使我们能够做到快速、高效地生产频率控制产品。作为我们对大会的承诺的一部分技术领先,ECS,inc .拥有设计、部件、工艺、测试、制造和质量与客户合作,优化生产能力和稳定性产品的设计。国际生产各种电子元件。从圆柱形音叉晶体到高稳定性的烤炉控制振荡器,ECS,inc .提供最多行业中频率控制设备的综合。
2520晶振体积,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。

ECS晶振规格

单位

ECX-2236晶振

石英晶振基本条件

标准频率

f_nom

16~80MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-20°C~+70°C

标准温度

激励功率

DL

100μW Max.

推荐:100μW

频率公差

f_— l

±50× 10-6(标准)

+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.guanjiedz.com

频率温度特征

f_tem

±50× 10-6/-10°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

8pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-10°C~+70°C,DL = 500μW

频率老化

f_age

±5× 10-6/ year Max.

+25°C,第一年

黑色壳进口晶振,小面积2016谐振器,ECX-1637Q晶振

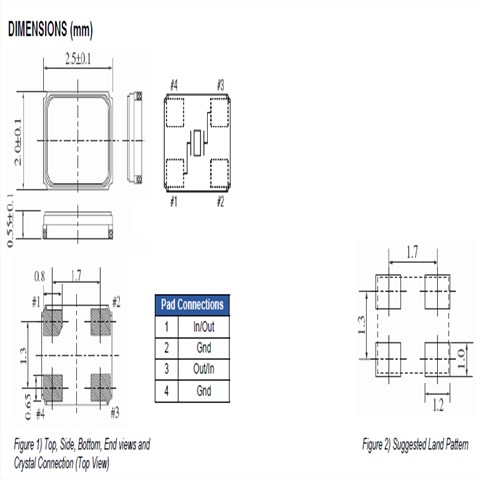

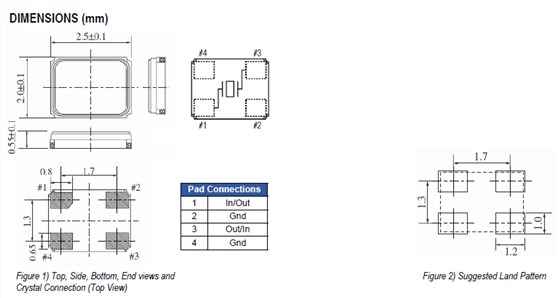

ECX-2236 2520

黑色壳进口晶振,小面积2016谐振器,ECX-1637Q晶振

一般来说,无源谐振器微处理器的振荡电路由考毕兹电路显示派生如下:镉和CG是外部负载电容,其中已建成的芯片组。(请参阅芯片组的规格)Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路,但仅用于具有高电源电路。ECS晶振,贴片晶振,ECX-2236晶振,无源SMD晶振
一个稳定的振荡电路需要的负电阻,其值应是SMD石英晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的。因此,这是非常重要的衡量负电阻(-R)以下说明:

20180724164622

线路连接的电阻(R)与晶体串联(2)从起点到振荡的停止点调整R的值。(3)振荡期间测量R的值。(4)你将能够获得负电阻的值,|•R|= R +的Rr,和RR =晶振的阻力。附:所连接的电路的杂散电容,可能会影响测定值。如果进口贴片晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:降低外部电容(Cd和CG)的值,并采用其他晶振具有较低负载电容(CL)。采用具有较低电阻(RR)的晶振。

黑色壳进口晶振,小面积2016谐振器,ECX-1637Q晶振

ECS晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。与我们的员工一起开创并保持一个免于事故的工作场所。重视2520贴片晶振污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。ECS晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.ECS晶振,贴片晶振,ECX-2236晶振,无源SMD晶振
ECS晶振,作为全球企业可持续的社会的实现,集团一体推进进口石英晶体谐振器地球环境保全活动。推进了环境考虑的产品和服务的产品和服务。为了提供社会,努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力。ECS晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。
ECS晶振公司环保环境与发展对策:实行可持续发展战略。超小型晶振采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展环境保护产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。

黑色壳进口晶振,小面积2016谐振器,ECX-1637Q晶振
