高耐振性石英晶振,贴片式3.2*2.5谐振器,FLQ晶振

1XQJX

百利通亚陶晶振,贴片晶振,FLQ晶振,石英晶振,台湾百利通亚陶晶振科技成立于公元2000年7月,提供客户高效能与高稳定度频率解决方案,在晶振产业中已广受好评.主要生产贴片晶振 (SMD)贴片晶振,石英晶振,有源晶振,压控振荡器系列产品,晶振产品应用于资讯、通讯、医疗、安控、汽车与消费性电子等产业.台湾百利通亚陶晶振是一家专为计算、通讯与消费产品市场提供集成化连接、先进时频和信号完整性解决方案的、快速增长的半导体公司.
超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于无源晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

2GGCS

BLT-2

亚陶晶振规格	单位	FLQ晶振	石英晶振基本条件
标准频率	f_nom	12.000MHZ~66.000MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-20°C～+85°C	标准温度
激励功率	DL	10~100μW Max.	推荐:10μW～100μW
频率公差	f_— l	±10 ,±50× 10-6(标准), (±15 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,www.guanjiedz.com
频率温度特征	f_tem	±15 ~±50× 10-6/-40°C～+85°C	超出标准的规格请联系我们.
负载电容	CL	7pF~32PF	超出标准说明,请联系我们.

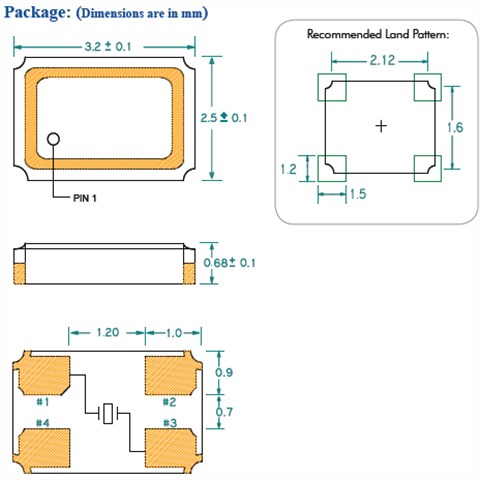

3CC

FLQ 3225

4ZYSX

机械振动的影响:当进口车载晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。百利通亚陶晶振,贴片晶振,FLQ晶振,石英晶振
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些台产石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

5HBFZ

BLT-5

台湾百利通亚陶晶振科技以台湾晶振同业中最先进的技术,提供信息及通讯产业最可靠高阶3225石英晶体谐振器,石英晶振,有源晶振,压控振荡器, 时钟晶体,压电石英晶振产品,来取代进口晶振相关产品,以强化台湾晶振信息暨通讯产业在全球之竞争力.百利通亚陶晶振晶体承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司.百利通亚陶晶振,贴片晶振,FLQ晶振,石英晶振
我们将持续关注企业社会责任各项新议题,使本公司台湾小体积四脚SMD晶振更加完整并落实企业社会责任所有面向. 对内,我们将透过各种教育训练与活动,用心创造一个多元且充满活力的工作环境 (例如健康促进活动); 对外,本公司透过与利害相关团体间的沟通,积极落实企业社会责任活动,持续投入社会公益,降低对社会环境之冲击.
台湾亚陶晶振科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括3225石英谐振器任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.
