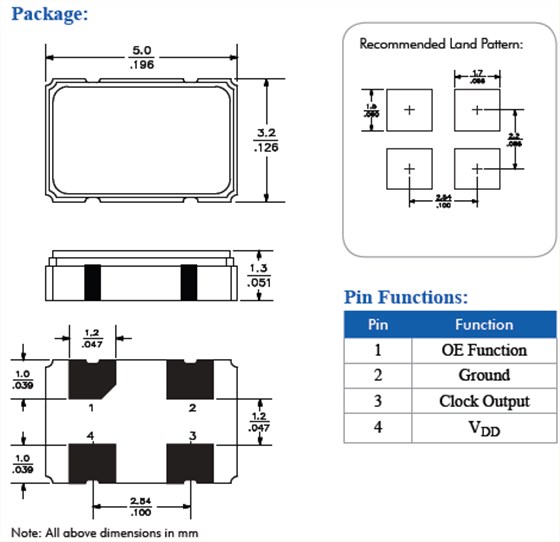

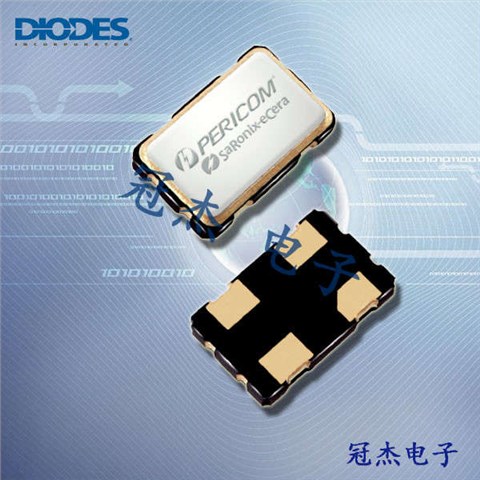

5032mm小型SMD有源晶振,从最初超大体积到现在的体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

百利通亚陶晶振,贴片晶振,MD晶振，Diodes 公司总部及美洲销售办公室位于美国德州普拉诺 (Plano) 与加州米尔皮塔斯 (Milpitas)。设计、营销与工程中心位于普拉诺、米尔皮塔斯、台湾台北；台湾桃园市、台湾竹北市、英国曼彻斯特及德国纽豪斯 (Neuhaus)。Diodes 的晶圆生产设施位于密苏里州堪萨斯市及曼彻斯特，另外在中国上海亦设有一座生产设施。Diodes 在中国上海、济南、成都、扬州，以及香港、纽豪斯及台北设有组装与测试设施。另外在多个据点设有工程、销售、仓储及物流办公室，包括台北、香港、曼彻斯特、中国上海、深圳、南韩城南市以及德国慕尼黑，并于世界各地设有支持办公室。

石英晶振产品聚焦于高成长终端用户设备市场，例如电视/卫星机顶盒、可携式 DVD 播放器、数据通讯设备、ADSL 调制解调器、电源供应器、医疗装置 (非维生装置/系统)、个人计算机与笔记本电脑、平面显示器、数字相机、手机、AC-DC 与 DC-DC 转换器、无线 802.11 LAN 存取点、无刷直流马达风扇、序列连接及汽车应用。

亚陶晶振规格	单位	MD晶振频率范围	石英晶振基本条件
标准频率	f_nom	16.44~67.0MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW～100μW
频率公差	f_— l	±10 × 10-6(标准), (±10 × 10-6～±30 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,www.guanjiedz.com
频率温度特征	f_tem	±20 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF~32pF	超出标准说明,请联系我们.

所有产品的共同点

1：抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2：辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3：化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4：粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.）

5：卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6：静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.百利通亚陶晶振,贴片晶振,MD晶振
