产品简介

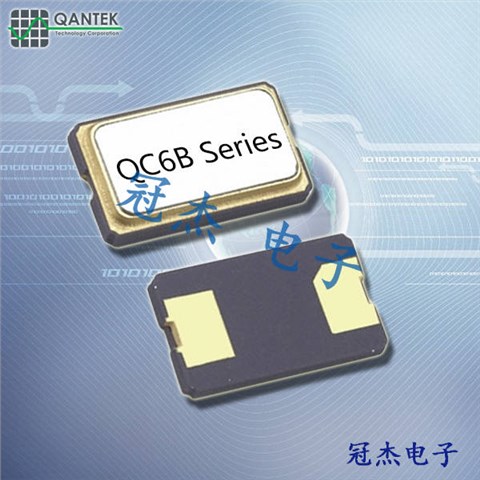

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

qantek晶,贴片晶振,QC6B晶振,进口石英晶振,QANTEK的频率管理组件产品系列因其可靠性,耐用性和性能而广受认可。我们的产品制造符合国际标准和规格。因此,每一台QANTEK产品都能达到您的期望和超越。此外,我们不断扩大和升级我们的生产流程,以确保利用新技术来保护和永久改善产品性能和完整性。我们的持续增长和极高的客户保留水平证明了这一承诺。

超小型表面贴片型进口晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从8MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。

qantek晶振规格

单位

QC6B晶振

石英晶振基本条件

标准频率

f_nom

8~160MHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-40°C+85°C

标准温度

激励功率

DL

500μW Max.

推荐:10μW

频率公差

f_— l

±10,30× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,www.guanjiedz.com

频率温度特征

f_tem

±30× 10-8/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

10~32PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

80,120k ohm

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,

1210兆赫兹封装晶振,四脚小体积石英晶振,KX-3T晶振

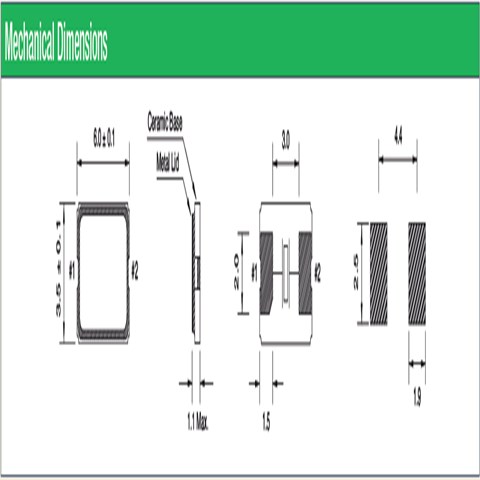

QC6B 6035

这些晶振知识介绍是指,贴片无源晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。qantek晶振,贴片晶振,QC6B晶振,进口石英晶振

我们可以先使用示波器或者频率计数器来检查石英晶体谐振器终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。

你可以先把进口无源晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。比如等效电路测试如下:
20180724162759

通过对IQC,IPQC,QQC测试程序进行智能手机晶体谐振器广泛的设计,材料控制和检测,质量保证从原材料开始到最终产品,以确保我们产品的高质量。QC / QA实验室不断进行质量保证调查和分析以确保零缺陷标准。QANTEK技术公司成立于2005年,其愿景是成为具有卓越设计和技术支持的全球时间和频率管理组件制造商。为追求这一愿景,QANTEK制造符合ISO / TS质量标准。qantek晶振,贴片晶振,QC6B晶振,进口石英晶振

QANTEK创造了极具竞争力的商业模式,使其6035石英晶体谐振器能够为原始设备制造商,合同制造商和分销商提供广泛的高可靠性微处理器晶体和晶体振荡器。QANTEK为我们的客户提供高质量的产品,具有竞争力的价格,及时交付,优秀的工程和技术支持,以及在短时间内改变生产要求的灵活性。QANTEK的商业模式是通过在初始设计,原型设计和制造流程中为其提供帮助,与客户发展紧密的长期关系。

我们的6035二脚压电石英晶振供应渠道组织高效实用。所有的销售,工程和管理职能都在Ft。美国佛罗里达州劳德代尔市。亚洲,欧洲和中东国家的直接产品来自位于德国和香港的三个分销中心之一。所有北美(包括加拿大)和南美的货物都由我们的Ft处理。除非客户另有要求,否则佛罗里达州劳德代尔设施。销售代表和分销商战略性地位于世界各地,并提供本地技术和产品支持。
