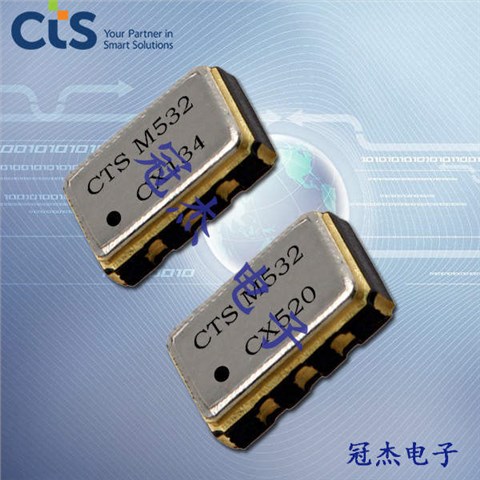

654C晶振,CTS5032有源晶体振荡器,进口金属SMD晶振

CTS-1 CTS晶振,进口晶振,654C晶振,CTS晶振公司的目标是在技术的前沿，为世界各地的产品和服务的创造和提升提供创新的石英晶振,晶体振荡器,传感、连接和运动解决方案。这些石英晶振可以在宏小区基站发现，小蜂窝基站、卫星通信系统、回程通信的应用，以及无线和有线基础设施。
二战期间,美国陆军需要一个链接到前线部队,所以芝加哥电话供应公司集成电话和无线电组件技术开发RM-29远程电话字段设置。1960年，芝加哥电话供应公司正式更名为CTS晶振公司，以更准确地反映其多样化的产品线。1980年CTS晶振公司继续提供创新的解决方案利用金属陶瓷晶振技术为国内汽车制造商提供可靠的底层的位置传感器。654C晶振,CTS5032有源晶体振荡器,进口金属SMD晶振

CTS-2

项目	符号	规格说明	条件
输出频率范围	f₀	10.000 MHz to 250.000 MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	2.5 V to 3.3 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料www.guanjiedz.com
		H: -20℃ to +70℃
		J: -40℃ to +85℃
频率稳定度	f_tol	J: ±20 × 10^-6
		L: ±25× 10^-6
		T: ±50 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CCMax.	ST终端
输入电压	V_IL	20 % V_CCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

CTS-3

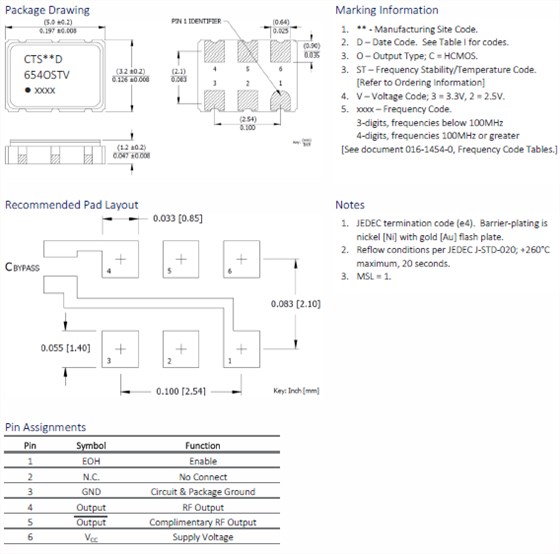

654C 5032 OSC

CTS-4 所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.654C晶振,CTS5032有源晶体振荡器,进口金属SMD晶振
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近石英晶振的地方（在20 mm范围之间）.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的进口晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.CTS晶振,进口晶振,654C晶振
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

CTS-5 CTS晶振公司集团作为“地球内企业”，在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性，并致力于贴片晶振“CSR经营”和“环境经营”。为取得社会的信任，为推动环境负荷最小化，CTS晶振集团还开展了各种各样的活动。654C晶振,CTS5032有源晶体振荡器,进口金属SMD晶振
CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规以及CTS晶振集团自己的有关环境、工业卫生和安全的方针和承诺。
CTS晶振集团为确保安全、提高保护预防措施、晶振的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。CTS晶振,进口晶振,654C晶振
CTS晶振集团在“制造、使用、有效利用、再利用”这样一个石英晶体振荡器生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。
