高利奇晶振,压控晶振,VCXO2E晶振,5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

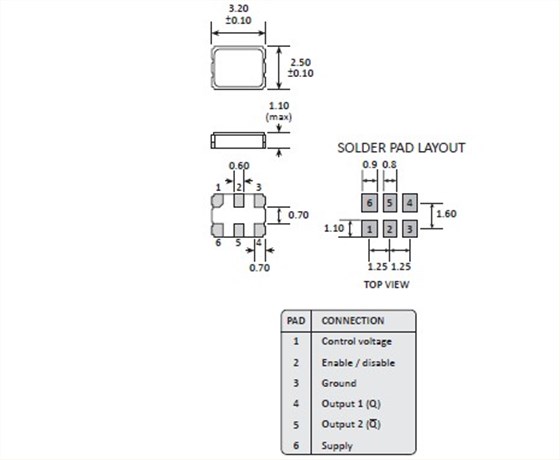

型号 |
VCXO2E(VCXO) |
|
输出频率范围 |
5.0 ~ 40.0MHz |
|
电源电压范围 |
1.8 to 3.3V |
|
电源电压(Vcc) |
+1.8V/+2.6V/+2.8V/+3.0V/+3.3V |
|
消耗电流 |
+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz) |
|
待机时电流 |
- |
|
输出电压 |
0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled) |
|
输出负载 |
10kΩ//10pF |
|
频率稳定度 |
常温偏差 |
±1.5×10-6max.(After 2 reflows) |
温度特性 |
±1.0×10-6,±2.5×10-6max./-30?+85℃ |
|
电源电压特性 |
±0.2×10-6max.(VCC±5%) |
|
负载变化特性 |
±0.2×10-6max.(10kΩ//10pF±10%) |
|
长期变化 |
±1.0×10-6max./year |
|
频率控制 |
控制灵敏度 |
±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
频率控制极性 |
正极性 |
石英晶振频率输出是目标频率的三倍
这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式,由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题,请采用三次泛音模式晶振。
5-2。此外,放大电路,第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。
系统故障是由于超大输出波形的幅度。
6-1。请参照资料2.也可以提高终端石英晶振电容解决方案,然后检查波形幅度是否得到改善。
7-1。请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。
7-2。如果是从电源的交流信号,请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动,如果它不是。
7-3。如果信号具有高频率,请使用以下方法:使用晶振外壳为接地。采用水晶较小C0。
增加电路,镉和CG的外部电容,并采用晶体具有较高的负载电容CL。
7-4。请检查周围电路和PCB布局,如果上面的方法都没有能够解决您的问题。如果两者都正常,那么请你联系IC制造商探讨其芯片组设计的不明信号的反应。改变周围电路的设计只能缓解问题,而不是完全解决它。通常。这将是最好找出来的芯片组设计问题并解决它。
高利奇SMD晶振环保理念
高利奇石英晶振公司认真对待环境,管理环境管理系统,并将其重新编码到ISO14001.我们的环境政策,作为我们不断改进的动力的一部分,我们也鼓励员工在生活的各个方面都意识到他们对环境的影响.
在我们的环境范围允许的情况下,我们致力于防止污染.最低限度我们将确保遵守所有相关的环境法规和规章和内部环境程序.在此之上,我们将不断努力改善我们的环境性能.
在选择晶体温补晶振,石英振荡器原材料供应商和承包商时考虑环境因素,从而减少污染.进一步减少污染,合理使用资源.减少使用和再利用,或者尽可能地回收利用.我们确保这一政策在我们的运营过程中得到贯彻执行.
高利奇石英晶振公司培训我们团队中的每一个成员,了解他们自己的工作对环境的影响,在可能选择有或正在努力争取的供应商ISO14001的情况下.此外,我们还积极鼓励我们的员工将他们工作生活中所获得的环境意识应用到他们自己的私人生活中.我们遵守ISO14001原则,努力实现完全的法规遵循.
