产品简介

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求

产品详情

千赫兹晶振,贴片石英晶振,FCXO-05D晶振

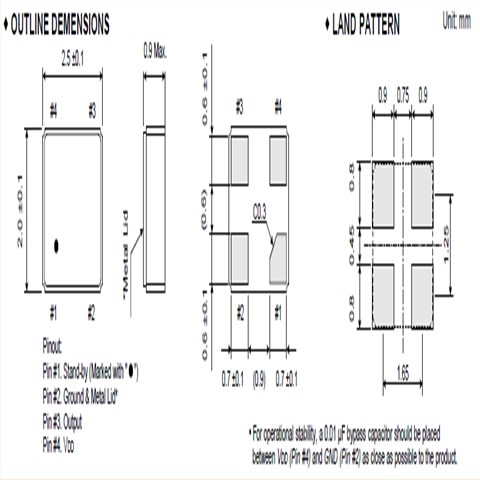

大河晶振,贴片晶振,FCXO-05D晶振,2520mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。

千赫兹晶振,贴片石英晶振,FCXO-05D晶振

大河晶振规格

单位

晶振参数

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C+125°C

裸存

工作温度

T_use

-20°C+105°C

标准温度

电压电源


1.8V,2.5V,3.3V


频率公差

f_— l

±7,±10,±15,±20,±30,±50× 10-6

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.guanjiedz.com/

负载电容

CL

15F

超出标准说明,请联系我们.

输出方式


CMOS

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

千赫兹晶振,贴片石英晶振,FCXO-05D晶振

千赫兹晶振,贴片石英晶振,FCXO-05D晶振

千赫兹晶振,贴片石英晶振,FCXO-05D晶振

如果由频率计数器测量的频率比目标频率高,要增加日产石英晶振的电容(CL,或Cd以及C 8)的值,以降低频率到目标频率,反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善,这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶振应正常后,谐振点的调整。千赫兹晶振,贴片石英晶振,FCXO-05D晶振

如果波形幅度甚至没有提高的频率非常接近目标频率,我们可以通过以下三种方法改进:方法1:降低产品线路外部电容(Cd和CG)的值,并通过石英晶体具有较低负载电容(CL)。方法2:采用小电阻(RR)的晶体。方法3:使用镉和CG的不等价的设计。千赫兹晶振,贴片石英晶振,FCXO-05D晶振

我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本,保证安全。请用频率计数器来测量所述进口贴片晶体,以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格,请采用晶体合适的CL值为根据您的目标频率。请采用晶振具有较低的CL如果频率比目标频率,反之亦然高得多系统不能正常工作,由于输出频率会偏差很大。

大河晶振,贴片晶振,FCXO-05D晶振

智能兆赫兹振荡器,低电压2016小面积晶振,FCXO-06E晶振

大河晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。过去大河晶振集团已经针对重大污染控制项目建立了一整套大河晶振记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。大河晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。千赫兹晶振,贴片石英晶振,FCXO-05D晶振

大河集团将有效率的使用自然资源和能源,以便从源头减少2520有源晶振废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。大河晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。

大河晶振集团实施创新战略,提高2520有源晶体振荡器自主创新能力,确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标。对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。大河晶振,贴片晶振,FCXO-05D晶振
