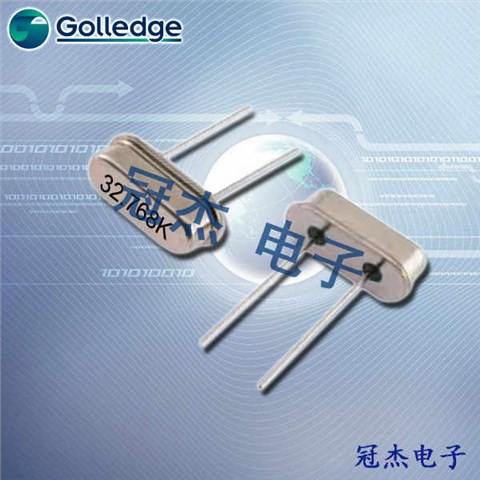

高利奇晶振,HC49-4H晶振,HC49-3H晶振，在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。

2GGCS

GL-2

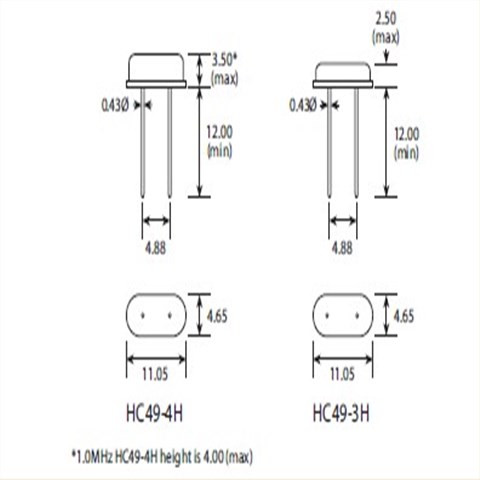

高利奇晶振规格	单位	HC49-4H & HC49-3H频率范围	石英晶振基本条件
标准频率	f_nom	3.2768~ 90.0MHz	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6(标准), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.guanjiedz.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12pF ,16PF,18PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

HC49-4H

4ZYSX

GL-4

石英晶振频率输出是目标频率的三倍

这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。
5-2。此外，放大电路，第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。

系统故障是由于超大输出波形的幅度。
6-1。请参照资料2.也可以提高终端石英晶振电容解决方案，然后检查波形幅度是否得到改善。

7-1。请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。
7-2。如果是从电源的交流信号，请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动，如果它不是。
7-3。如果信号具有高频率，请使用以下方法：使用晶振外壳为接地。采用水晶较小C0。
增加电路，镉和CG的外部电容，并采用晶体具有较高的负载电容CL。
7-4。请检查周围电路和PCB布局，如果上面的方法都没有能够解决您的问题。如果两者都正常，那么请你联系IC制造商探讨其芯片组设计的不明信号的反应。改变周围电路的设计只能缓解问题，而不是完全解决它。通常。这将是最好找出来的芯片组设计问题并解决它。高利奇晶振,HC49-4H晶振,HC49-3H晶振
