产品简介

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

产品详情

ILSI晶振,贴片晶振,HC49USM4晶振,进口无源晶振,ILSI和MMD Monitor / Quartztek品牌作为ILSI-MMD Inc.基础设施下的品牌实体进行了积极的营销和销售。通过增长和收购带来的销量增加需要重新调整我们的销售渠道,以更好地管理我们的全球客户群。ILSI America成立于1987年,总部位于加州科斯塔梅萨。当时的商业模式很简单,成为晶体和时钟振荡器的供应商,以支持北美频率控制市场。

目前国外进口晶振品牌中大多数的品牌都在慢慢减少生产49/SSMD系列产品了,因49/S系列体积大,很多电子产品接受小,而且生产过程中使用的材料也要比小型的贴片晶振多,况且现在小尺寸的贴片晶振产量远远大于49/S系列,所以生产这种的大体积成本就更高了。普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

ILSI晶振规格

单位

HC49USM4晶振

石英晶振基本条件

标准频率

f_nom

3.2~100MHZ

标准频率

储存温度

T_stg

-40°C+85°C

裸存

工作温度

T_use

-0°C+70°C

标准温度

激励功率

DL

1mW Max.

推荐:1mW

频率公差

f_— l

±30× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,www.guanjiedz.com

频率温度特征

f_tem

±50× 10-8/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

18PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

30~300KΩMax

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5× 10-6/ year Max.

+25°C,

石英4脚无源谐振器,无源2520进口晶振,CX252晶振

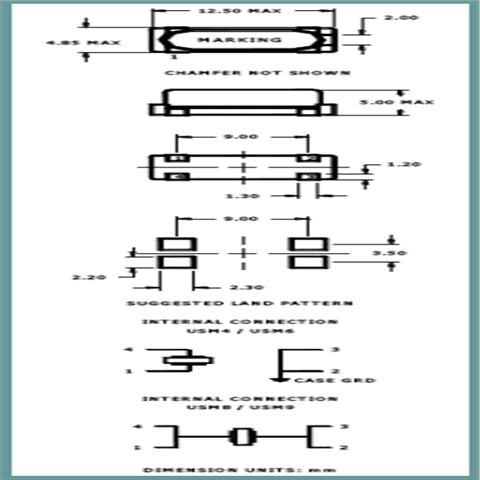

HC49USM4 12.5_4.8mm

这些晶振知识介绍是指,无源晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。ILSI晶振,贴片晶振,HC49USM4晶振,进口无源晶振

我们可以先使用示波器或者频率计数器来检查石英SMD晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。

你可以先把晶体卸载下来并测试SMD晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。比如等效电路测试如下:

20180724162759

ILSI America LLC / ILSI-MMD Inc.制定了我们认为适合我们组织电子玩具49S谐振器的质量方针,并且符合ISO 9001:2008中规定的要求。该政策在整个公司内传达。部门经理和主管负责确保所有员工了解政策。为确保我们的政策适宜,我们至少每年在其管理评审会议上对其进行审查。ILSI晶振,贴片晶振,HC49USM4晶振,进口无源晶振

ILSI America LLC / ILSI-MMD Inc.的高层管理人员通过制定和实施本质量手册表明了其对质量管理体系两脚贴片晶振的承诺。此外,通过ILSI美国有限责任公司/ ILSI-MMD Inc.质量方针,在管理评审会议期间制定和审查的具体目标,以及提供所需资源以实现我们不断提高我们运营效率的目标和质量体系。

计划 - 确定目标并制定计划(分析你的组织情况,确定贴片型晶体谐振器的总体目标并设定你的临时目标,并制定实现目标的计划)。做 - 实施你的计划(做你的计划)。检查 - 衡量你的结果(衡量/监测你的实际成就达到你的计划目标的程度)。行动 - 纠正和改善你的计划,以及如何将它们付诸实践(纠正错误并从错误中吸取教训,改进计划,以便下次取得更好的结果).
