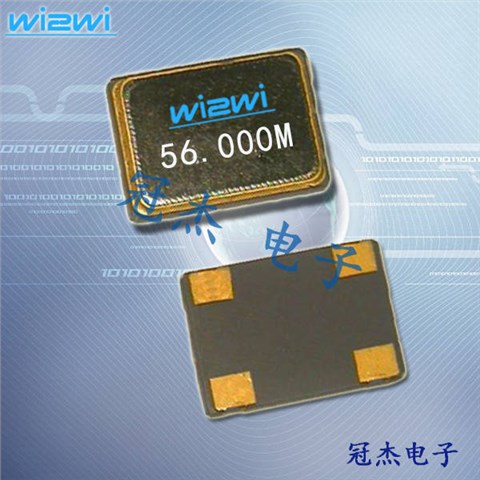

Wi2wi晶振,贴片晶振,C5晶振,无源晶振,Wi2Wi是一家垂直整合的全球设计商,集成商和无线技术解决方案制造商,适用于各种高端全球市场。该公司的产品套件包括无线连接解决方案,频率控制产品以及用于航空电子设备的RF和微波滤波器; 空间; 军事; 防御; 政府; 基础设施; 产业; 汽车; 医疗; 通信; 移动无线电; 物联网(IoT); 个人导航设备和高级消费者应用。
智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
贴片晶振晶片边缘处理技术:石英晶体谐振器是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。
Wi2wi晶振规格 |
单位 |
C5晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
8~125KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
激励功率 |
DL |
100μW Max. |
推荐:100μW |
频率公差 |
f_— l |
±10,30× 10-6(标准) |
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
-0.034±0.006× 10-8/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
10~32PF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
80,120k ohm |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5× 10-6/ year Max. |
+25°C, |
石英晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。Wi2wi晶振,贴片晶振,C5晶振,无源晶振
机械振动的影响:当进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

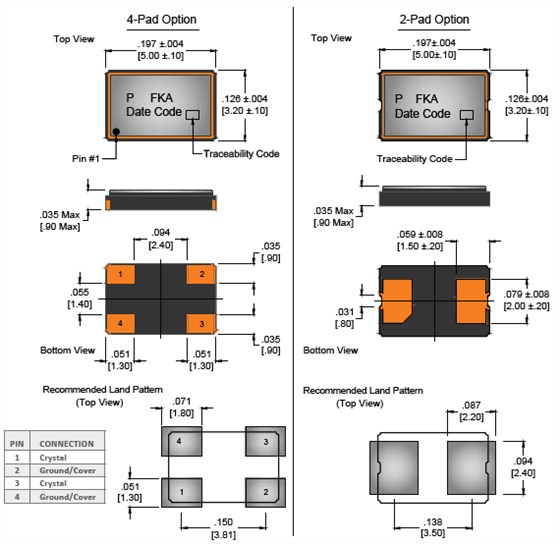

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于贴片石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
在美国的战略地位,公司总部以及5032贴片晶振无线连接和全球导航卫星系统(GNSS)解决方案的设计和工程总部位于加利福尼亚州的圣何塞,位于硅谷的中心地带。Wi2Wi的先进制造和操作以及定时设备,频率控制器和射频和微波滤波器的设计和工程设计都位于北美工业带的威斯康星州米德尔顿。Wi2Wi提供广泛的“开箱即用”和定制解决方案产品系列,利用其技术以及与行业领先的芯片和供应链公司的一级全球合作伙伴关系,为全球众多最大和最具创新性的公司提供服务,其中包括300多名“蓝筹”客户。Wi2wi晶振,贴片晶振,C5晶振,无源晶振
Wi2Wi是一家垂直整合的全球制造商,向全球市场提供无线连接5032M金属四脚谐振器解决方案,定位和导航解决方案,定时设备,频率控制器和微波滤波器。Wi2Wi提供基于2.4GHz Wi-Fi 802.11 b / g / n,双频WiFi 802.11 ac / a / b / g / n(2.4 / 5GHz),Wifi 802.11 bgn和蓝牙多协议,802.11 abgn / ac + BLE 4.2 和蓝牙BLE模块,并被物联网(IoT)和工业物联网(IIoT / M2M)市场广泛接受。
这些Wi2Wi的托管,嵌入式和MCU嵌入式模块和子系统架构满足了每个客户对各个细分市场的独特技术要求; 医疗,家庭/楼宇自动化,零售,医疗,汽车后市场等。Wi2Wi的定位模块解决方案支持多星座GPS,GLONASS,SBAS和QZSS。 Wi2Wi通过其“PDI”品牌手机贴片晶振,晶体振荡器,晶体滤波器和MILPRF55310认证的QPL振荡器在航空电子,航天,工业和军事市场享有盛誉。,MIL PRF 3098认证的晶体和太空合格振荡器.
