LVDS输出VCXO振荡器,XLM73V100.000000X,Renesas交换机晶振

LVDS输出VCXO振荡器,XLM73V100.000000X,Renesas交换机晶振

产品简介

LVDS输出VCXO振荡器,XLM73V100.000000X,Renesas交换机晶振，进口晶振，Renesas瑞萨电子晶振，XL系列晶振，编码为：XLM73V100.000000X，频率为：100.000MHz，小体积晶振尺寸：7.0x5.0x1.3mm封装，LVDS输出VCXO振荡器，6脚贴片晶振，差分晶振，压控晶振，石英晶振，有源晶振，差分晶体振荡器，SMD晶振，电源电压：3.3V。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电压，高精度，高性能，高品质等特点。被广泛应用于：移动通讯设备，物联网，机顶盒、光端机、路由器，交换机、仪器仪表设备、光纤通信，无线网络，蓝牙模块，安防设备，以太网等应用。

产品详情

LVDS输出VCXO振荡器,XLM73V100.000000X,Renesas交换机晶振，进口晶振，Renesas瑞萨电子晶振，XL系列晶振，编码为：XLM73V100.000000X，频率为：100.000MHz，小体积晶振尺寸：7.0x5.0x1.3mm封装，LVDS输出VCXO振荡器，6脚贴片晶振，差分晶振，压控晶振，石英晶振，有源晶振，差分晶体振荡器，SMD晶振，电源电压：3.3V。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电压，高精度，高性能，高品质等特点。被广泛应用于：移动通讯设备，物联网，机顶盒、光端机、路由器，交换机、仪器仪表设备、光纤通信，无线网络，蓝牙模块，安防设备，以太网等应用。

Renesas XL系列贴片晶振设备（XO和VCXO选项）是超精密晶体振荡器，具有超过12 kHz到20MHz带宽的典型750到890fs相位抖动。XL系列晶体振荡器从0.750MHz到1350MHz到1350MHz，采用一系列专有的asic，重点关注降噪技术。三阶西格玛调制器将噪声降低到可与传统的散装石英和锯纹波振荡器相媲美的水平。XL设备具有短、低成本、低噪声、频率范围广、优异的环境性能，是传统技术的优良选择。XL（XO选项）设备的稳定性紧密为±20ppm，而XL（VCXO选项）设备的±为50ppmAPR。任何一种选项都可以为标准频率和自定义频率提供非常快速的交付。

耐振低频进口谐振器,大型7050mm贴片晶体,CX5晶振

LVDS输出VCXO振荡器,XLM73V100.000000X,Renesas交换机晶振,参数表

Parameter Symbol Condition Min Typ Max Units
Output Frequency Range FOUTR
100.000
MHz
Frequency Stability Temperature = -20°C to +70°C ±20 ±100 ppm
Temperature = -40°C to +85°C ±25 ±100 ppm
Aging (1styear) Ta = 25°C 3
Aging (10 years) Ta = 25°C 10
Output Load TOVDD- 2.0V 50 Ohms
Start-up Time TST Output valid time after VDD meets
minimum specified level 		10 ms
Output Rise Time 20% to 80% VPP 400 ps
Output Fall Time 80% to 20% VPP 400 ps
Output Clock Duty Cycle TDTCY 50%VP-P 45 55 %
Output Enable/ Disable Time TOE 100 ns
Period Jitter, RMS JPER Frequency = 156.25MHz 5.80 ps
Random Jitter RJ Frequency = 156.25MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications) 		1.29 ps
Deterministic Jitter DJ 9.3 ps
Total Jitter TJ 27.7 ps
Phase Jitter (12kHz – 20MHz) φJITTER Common Frequencies 860 fs
Phase Noise Performance
Frequency = 156.25MHz 		φNOISE 100Hz of Carrier -80 dBc/Hz
1kHz of Carrier -115 dBc/Hz
10kHz of Carrier -117 dBc/Hz
100kHz of Carrier -121 dBc/Hz
1MHz of Carrier -142 dBc/Hz
10MHz of Carrier -150 dBc/Hz
Output Frequency (Common) FOUT 100MHz, 106.25MHz, 1258MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212.5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz,(Contact IDT for additional frequencies)

耐振低频进口谐振器,大型7050mm贴片晶体,CX5晶振

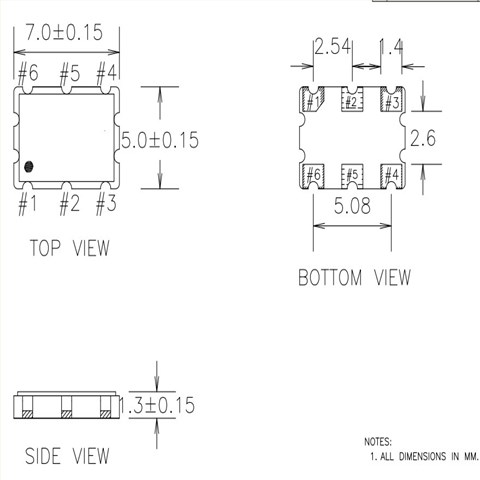

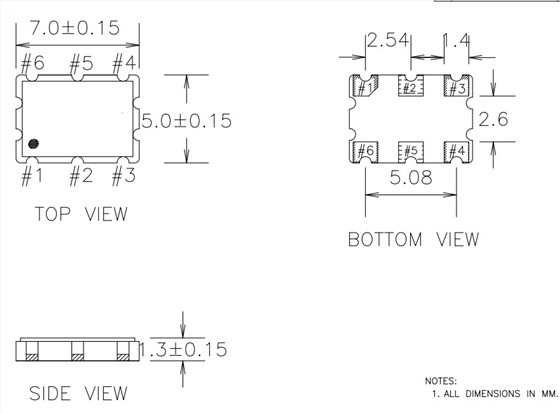

LVDS输出VCXO振荡器,XLM73V100.000000X,Renesas交换机晶振,尺寸图

XL尺寸7050


LVDS输出VCXO振荡器,XLM73V100.000000X,Renesas交换机晶振

产品特性：

输出类型：LVDS、LVPECL、LVCMOS

相位抖动（12kHz至20MHz）：典型750fs至890fs

电源电压：2.5V或3.3V

程序包选项：

3.2×2.5×1.0 mm（不适用于VCXO）

5.0×3.2×1.2mm

7.0×5.0×1.3mm

工作温度：-20°C至+70°C

频率稳定性选项：±20、±25、±50或±100ppm（仅限XO）

±50ppm APR（仅限VCXO）石英晶体振荡器

工作温度：-40°C至+85°C

频率稳定性选项：±25、±50或±100ppm（仅限XO）

±50ppm APR（仅限VCXO）

工作温度：-40°C至+105°C（仅限XO）

频率稳定性选项：±50或±100ppm

从0.5VDC到VDD（仅限VCXO）的85ppm/V的kV

Vc范围的线性度优于±10%



XL 1


XL 2

XL 参数


编码 晶振厂家 描述 系列 频率 输出 电压
XLM535026.000000I Renesas晶振 XTAL OSC XO 26.0000MHZ LVDS SMD XLM 26 MHz LVDS 3.3V
XLM535026.000000I8 Renesas晶振 XTAL OSC XO 26.0000MHZ LVDS SMD XLM 26 MHz LVDS 3.3V
XLM536026.000000X Renesas晶振 XTAL OSC XO 26.0000MHZ LVDS SMD XLM 26 MHz LVDS 3.3V
XLM536026.000000I Renesas晶振 XTAL OSC XO 26.0000MHZ LVDS SMD XLM 26 MHz LVDS 3.3V
XLM536026.000000I8 Renesas晶振 XTAL OSC XO 26.0000MHZ LVDS SMD XLM 26 MHz LVDS 3.3V
XLM730054.000000X Renesas晶振 XTAL OSC XO 54.0000MHZ LVDS SMD XLM 54 MHz LVDS 3.3V
XLM535156.250000I Renesas晶振 XTAL OSC XO 156.2500MHZ LVDS SMD XLM 156.25 MHz LVDS 3.3V
XLM535025.000000X Renesas晶振 XTAL OSC XO 25.0000MHZ LVDS SMD XLM 25 MHz LVDS 3.3V
XLM535026.000000X Renesas晶振 XTAL OSC XO 26.0000MHZ LVDS SMD XLM 26 MHz LVDS 3.3V
XLM336027.000000X Renesas晶振 XTAL OSC XO 27.0000MHZ LVDS SMD XLM 27 MHz LVDS 3.3V
XLM336070.656000X Renesas晶振 XTAL OSC XO 70.6560MHZ LVDS SMD XLM 70.656 MHz LVDS 3.3V
XLM326010.000000X Renesas晶振 XTAL OSC XO 10.0000MHZ LVDS SMD XLM 10 MHz LVDS 2.5V
XLM536080.000000X Renesas晶振 XTAL OSC XO 80.0000MHZ LVDS SMD XLM 80 MHz LVDS 3.3V
XLM536072.000000X Renesas晶振 XTAL OSC XO 72.0000MHZ LVDS SMD XLM 72 MHz LVDS 3.3V
XLM326100.000000I Renesas晶振 XTAL OSC XO 100.0000MHZ LVDS SMD XLM 100 MHz LVDS 2.5V
XLM525100.000000I Renesas晶振 XTAL OSC XO 100.0000MHZ LVDS SMD XLM 100 MHz LVDS 2.5V
XLM535099.000000I Renesas晶振 XTAL OSC XO 99.0000MHZ LVDS SMD XLM 99 MHz LVDS 3.3V
XLM335022.579200I Renesas晶振 XTAL OSC XO 22.5792MHZ LVDS SMD XLM 22.5792 MHz LVDS 3.3V
XLM320032.000000I Renesas晶振 XTAL OSC XO 32.0000MHZ LVDS SMD XLM 32 MHz LVDS 2.5V
XLM730125.000000I Renesas晶振 XTAL OSC XO 125.0000MHZ LVDS SMD XLM 125 MHz LVDS 3.3V
XLM735098.304000I Renesas晶振 XTAL OSC XO 98.3040MHZ LVDS SMD XLM 98.304 MHz LVDS 3.3V
XLM735122.880000I Renesas晶振 XTAL OSC XO 122.8800MHZ LVDS SMD XLM 122.88 MHz LVDS 3.3V
XLM535072.000000X Renesas晶振 XTAL OSC XO 72.0000MHZ LVDS SMD XLM 72 MHz LVDS 3.3V
XLM335025.000000I Renesas晶振 XTAL OSC XO 25.0000MHZ LVDS SMD XLM 25 MHz LVDS 3.3V
XLM736622.080000I Renesas晶振 XTAL OSC XO 622.0800MHZ LVDS SMD XLM 622.08 MHz LVDS 3.3V
XLM520065.010000I Renesas晶振 XTAL OSC XO 65.0100MHZ LVDS SMD XLM 65.01 MHz LVDS 2.5V
XLM525072.000000X Renesas晶振 XTAL OSC XO 72.0000MHZ LVDS SMD XLM 72 MHz LVDS 2.5V
XLM530072.000000X Renesas晶振 XTAL OSC XO 72.0000MHZ LVDS SMD XLM 72 MHz LVDS 3.3V
XLM735066.000000X Renesas晶振 XTAL OSC XO 66.0000MHZ LVDS SMD XLM 66 MHz LVDS 3.3V
XLM73V100.000000X Renesas晶振 XTAL OSC VCXO 100.0000MHZ LVDS XLM 100 MHz LVDS 3.3V
XLM726266.666000I Renesas晶振 XTAL OSC XO 266.6660MHZ LVDS SMD XLM 266.666 MHz LVDS 2.5V
XLM538098.304000X Renesas晶振 XTAL OSC XO 98.3040MHZ LVDS SMD XLM 98.304 MHz LVDS 3.3V
XLM336027.000000I Renesas晶振 XTAL OSC XO 27.0000MHZ LVDS SMD XLM 27 MHz LVDS 3.3V
XLM736106.250000I Renesas晶振 XTAL OSC XO 106.2500MHZ LVDS SMD XLM 106.25 MHz LVDS 3.3V
XLM526125.000000I 石英晶振 XTAL OSC XO 125.0000MHZ LVDS SMD XLM 125 MHz LVDS 2.5V
XLM336019.200000I Renesas晶振 XTAL OSC XO 19.2000MHZ LVDS SMD XLM 19.2 MHz LVDS 3.3V
XLM336016.777216I Renesas晶振 XTAL OSC XO 16.777216MHZ LVDS XLM 16.777216 MHz LVDS 3.3V
XLM736296.703300I Renesas晶振 XTAL OSC XO 296.7033MHZ LVDS SMD XLM 296.7033 MHz LVDS 3.3V
XLM525200.000000I Renesas晶振 XTAL OSC XO 200.0000MHZ LVDS SMD XLM 200 MHz LVDS 2.5V
XLM526266.666600I Renesas晶振 XTAL OSC XO 266.6666MHZ LVDS SMD XLM 266.6666 MHz LVDS 2.5V
XLM525300.000000I Renesas晶振 XTAL OSC XO 300.0000MHZ LVDS SMD XLM 300 MHz LVDS 2.5V
XLM526074.250000I Renesas晶振 XTAL OSC XO 74.2500MHZ LVDS SMD XLM 74.25 MHz LVDS 2.5V
XLM725135.000000I Renesas晶振 XTAL OSC XO 135.0000MHZ LVDS SMD XLM 135 MHz LVDS 2.5V
XLM336048.000000I Renesas晶振 XTAL OSC XO 48.0000MHZ LVDS SMD XLM 48 MHz LVDS 3.3V
XLM736100.000000I Renesas晶振 XTAL OSC XO 100.0000MHZ LVDS SMD XLM 100 MHz LVDS 3.3V
XLM526200.000000I Renesas晶振 XTAL OSC XO 200.0000MHZ LVDS SMD XLM 200 MHz LVDS 2.5V
XLM526027.000000I Renesas晶振 XTAL OSC XO 27.0000MHZ LVDS SMD XLM 27 MHz LVDS 2.5V
XLM526216.000000I Renesas晶振 XTAL OSC XO 216.0000MHZ LVDS SMD XLM 216 MHz LVDS 2.5V
XLM526065.000000I Renesas晶振 XTAL OSC XO 65.0000MHZ LVDS SMD XLM 65 MHz LVDS 2.5V
XLM525020.000000K Renesas晶振 XTAL OSC XO 20.0000MHZ LVDS SMD XLM 20 MHz LVDS 2.5V
XLM525125.000000K Renesas晶振 XTAL OSC XO 125.0000MHZ LVDS SMD XLM 125 MHz LVDS 2.5V
XLM335200.000000K Renesas晶振 XTAL OSC XO 200.0000MHZ LVDS SMD XLM 200 MHz LVDS 3.3V
XLM738270.000000X Renesas晶振 XTAL OSC XO 270.0000MHZ LVDS SMD XLM 270 MHz LVDS 3.3V
XLM738125.000000I Renesas晶振 XTAL OSC XO 125.0000MHZ LVDS SMD XLM 125 MHz LVDS 3.3V
XLM736133.333000I Renesas晶振 XTAL OSC XO 133.3330MHZ LVDS SMD XLM 133.333 MHz LVDS 3.3V
XLM736480.000000X Renesas晶振 XTAL OSC XO 480.0000MHZ LVDS SMD XLM 480 MHz LVDS 3.3V
XLM328200.000000X Renesas晶振 XTAL OSC XO 200.0000MHZ LVDS SMD XLM 200 MHz LVDS 2.5V
XLM738622.080000X Renesas晶振 XTAL OSC XO 622.0800MHZ LVDS SMD XLM 622.08 MHz LVDS 3.3V
XLM336019.200000X Renesas晶振 XTAL OSC XO 19.2000MHZ LVDS SMD XLM 19.2 MHz LVDS 3.3V
XLM328100.000000X Renesas晶振 XTAL OSC XO 100.0000MHZ LVDS SMD XLM 100 MHz LVDS 2.5V
XLM726A00.000000I Renesas晶振 XTAL OSC XO 1.0000GHZ LVDS SMD XLM 1 GHz LVDS 2.5V
XLM738111.650837X Renesas晶振 XTAL OSC XO 111.650837MHZ LVDS XLM 111.650837 MHz LVDS 3.3V
XLM538072.000000X Renesas晶振 XTAL OSC XO 72.0000MHZ LVDS SMD XLM 72 MHz LVDS 3.3V
XLM338070.656000X Renesas晶振 XTAL OSC XO 70.6560MHZ LVDS SMD XLM 70.656 MHz LVDS 3.3V
XLM338003.200000X Renesas晶振 XTAL OSC XO 3.2000MHZ LVDS SMD XLM 3.2 MHz LVDS 3.3V
XLM728200.000000X Renesas晶振 XTAL OSC XO 200.0000MHZ LVDS SMD XLM 200 MHz LVDS 2.5V
XLM738156.250000X Renesas晶振 XTAL OSC XO 156.2500MHZ LVDS SMD XLM 156.25 MHz LVDS 3.3V
XLM736400.000000I Renesas晶振 XTAL OSC XO 400.0000MHZ LVDS SMD XLM 400 MHz LVDS 3.3V
