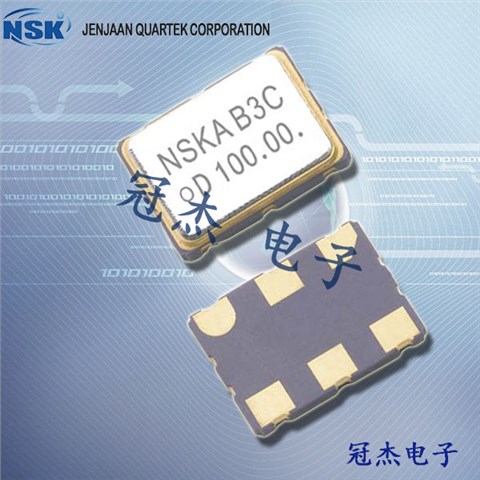

NADD 7X5晶振,7050差分石英晶振,差分晶体振荡器

1XQJX

NSK-1

NSK晶,贴片晶振,NADD 7X5晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,有源晶振被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

津绽晶振公司是世界领先的频率控制元件制造商：石英晶体、晶体振荡器、压控晶体振荡器的主要和关键的电子产品的一部分.津绽为客户提供高质量的晶体元件在电子产品的广泛使用,例如,无线、电信、网络、计算机及外围设备、GSM等通信设备.津绽一直支持台湾与国际客户提供质量晶体超过10年.

NSK-2

型号	符号	NADD 7X5
输出规格	-	LVDS
输出频率范围	fo	77.76~622.08MHz
电源电压	V_CC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10^-6max., ±100×10^-6max.
保存温度范围	T_stg	-40?+85℃
运行温度范围	T_use	-10?+70℃ ,-40?+85℃
消耗电流	I_CC	20mA max.
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	100Ω (Output-OutputN)
波形对称	SYM	45?55% [at outputs cross point]
0电平电压	V_OL	-
1电平电压	V_OH	-
上升时间下降时间	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分输出电压	V_OD1, V_OD2	0.247?0.454V
差分输出误差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
补偿电压	V_OS	1.125?1.375V
补偿电压误差	⊿V_OS	50mV
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12) (2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

NSK-3

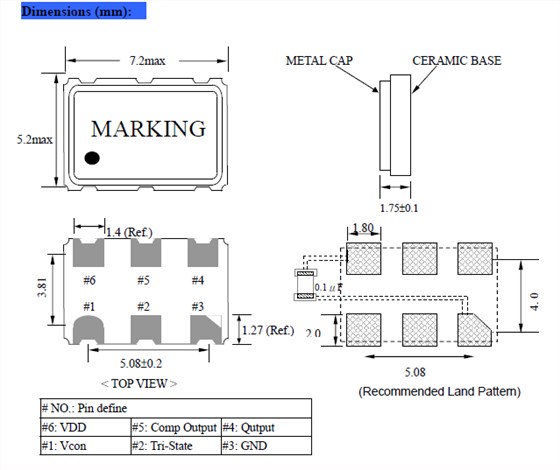

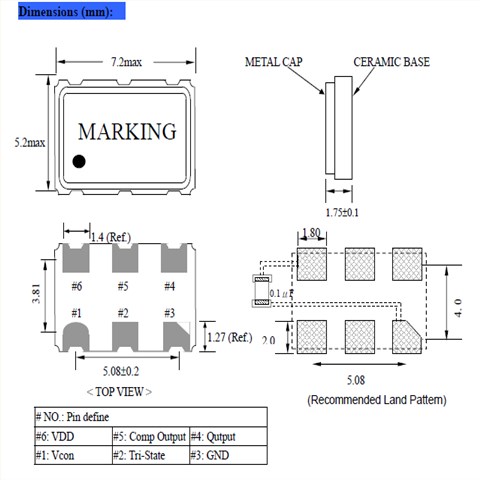

NADD 75 7050 LVDS OSC

4ZYSX

NSK-4

以下是NSK石英晶振电路设计匹配问题：
一般来说,微处理器的振荡电路由考毕兹电路显示派生如下：
镉和CG是外部负载电容,其中已建成的芯片组. （请参阅芯片组的规格）
Rf为具有200KΩ?1MΩ反馈电阻.它的内置芯片一般设置.
Rd为限流电阻470Ω与1KΩ?.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.
一个稳定的振荡电路需要的负电阻,其值应是晶振阻力的至少五倍.它可写为|-R|>5的Rr.
例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω.负阻“的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.因此,这是非常重要的衡量负电阻（-R）以下说明：
线路连接的电阻（R）与晶体串联
（2）从起点到振荡的停止点调整R的值.
（3）振荡期间测量R的值.
（4）你将能够获得负电阻的值,|?R|= R +的Rr,和RR =晶振的阻力.
附：所连接的电路的杂散电容,可能会影响测定值.
如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路.如果是这样的话,我们有三种方法来改善这样的情况：
降低外部电容（Cd和CG）的值,并采用其他晶振具有较低负载电容（CL）.
采用具有较低电阻（RR）的晶振.
使用光盘和CG的不等价的设计.我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出.
当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的.我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路.
但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法.如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决.系统无法运行,因为晶体没有足够的输出波形振幅.
5HBFZ

台产晶振津绽NSK环保基本理念：

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

4为构建循环型社会做出贡献,致力于减少石英晶振,贴片晶振,有源晶振,石英晶体振荡器,NSK石英体废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.

NSK晶振环保环境与发展对策：实行可持续发展战略.采取有效措施,防治工业污染.提高石英晶振,有源晶体振荡器,OSC晶振材料的+能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.NSK晶,贴片晶振,NADD 7X5晶振
