希华晶振,温补晶振,STO-3225B晶振,有源进口晶振

希华晶振,温补晶振,STO-3225B晶振,有源进口晶振希华晶振,温补晶振,STO-3225B晶振,有源进口晶振

产品简介

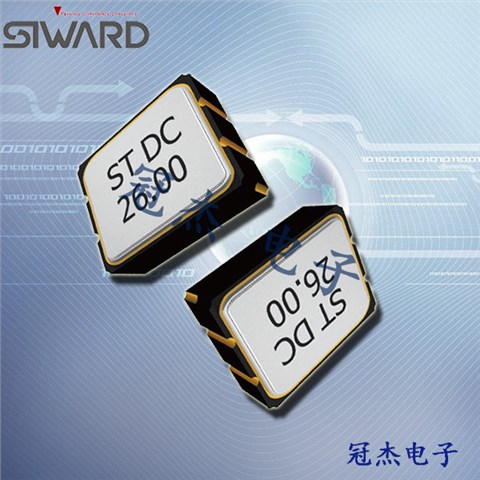

3225mm体积非常小的SMDosc器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

产品详情

四脚7050大型晶体,高强密封性谐振器,SX-7050晶振

希华晶振,温补晶振,STO-3225B晶振,有源进口晶振,希华晶体科技成立于1988年,专精于石英频率控制元件之研发、设计、生产与销售。从人工晶棒长成到最终产品,透过最佳团队组合及先进之生产技术,建立完整的产品线,包含人工水晶、石英晶片、SAW WAFER,以及石英晶体、晶体振荡器、晶体滤波器、温度补偿型及电压控制型产品等,以健全的供应炼系统,为客户提供全方位的服务。
TCXO晶振产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5PPM~2.0PPM,常用频率:26M,33.6M,38.4M,40M.因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和无线通信等产品,符合RoHS/无铅.crystal,石英晶振应用:数码相机,无线通讯,计算机,接口卡,电话,传呼机,遥控器,全球定位系统,MP3,MP4,MP5数码产品系列石英振荡器,OSC应用:无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

四脚7050大型晶体,高强密封性谐振器,SX-7050晶振

希华晶振规格

单位

STO-3225B晶振

石英晶振基本条件

标准频率

f_nom

2.5~55MHZ

标准频率

储存温度

T_stg

-40°C+125°C

裸存

工作温度

T_use

-30°C+75°C

标准温度

电源电压

Vdd

2.5V,2.8V,3.3V


频率稳定度

f_— l

±2.0,±0.2,±1.0× 10-6

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,www.guanjiedz.com

频率温度特征

f_tem

±2.5× 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

15PF

超出标准说明,请联系我们.

输出电平


C-MOS


频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

四脚7050大型晶体,高强密封性谐振器,SX-7050晶振

STO-3225B 3225 TCXO

四脚7050大型晶体,高强密封性谐振器,SX-7050晶振

这些晶振知识介绍是指,有源进口晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。希华晶振,温补晶振,STO-3225B晶振,有源进口晶振
我们可以先使用示波器或者频率计数器来检查石英晶体振荡器终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。
你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的贴片石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。比如等效电路测试如下:

20180724162759

四脚7050大型晶体,高强密封性谐振器,SX-7050晶振

希华晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括3225有源晶振排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述。本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务。希华晶振,温补晶振,STO-3225B晶振,有源进口晶振
2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,进口晶体振荡器各项排放检测数据符合政府法规要求。并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证。
3225金属SMD晶振安全卫生政策: (1)遵循政府安全卫生相关法令规定,并确实执行。(2)推行灾害预防,持续移除各种危害因素,以确保职场之安全与卫生。(3)推展各项安卫管理相关训练及活动,充份认知个人对安全卫生应有的责任。(4)建立安全卫生技术、设备及措施,以有效管制风险事故,降低意外事故发生。(5)建立安卫作业及稽核制度并持续改善,以确保安全卫生管理系统之有效性及合宜性。

四脚7050大型晶体,高强密封性谐振器,SX-7050晶振
