在贴片晶振这个领域中，我一直觉得“尺寸”是一个很有魔力的词，贴片晶振的封装尺寸之争从没有停止过，先是大尺寸的8045晶振、7050晶振到后面的5032晶振，再是现在的常规尺寸3225贴片晶振和2520贴片晶振，不要以为这样就可以了，贴片晶振在“尺寸”问题上的执着是你想象不到的，后面还有1612贴片晶振、1210晶振等，更大的震惊是现在1.0x0.8mm封装尺寸也诞生了，1平方毫米都没有的物体你能想象到它到底有多小吗？

1.0x0.8mm封装尺寸晶振最先研发出来的是日本大真空KDS晶振，但今天我想给大家介绍的是最近新研发出1.0x0.8mm封装尺寸贴片晶振的KSS晶振，当然如果你想了解关于KDS最小晶振内容可以访问冠杰新闻10月9日所发表的文章，文章中有详细为大家介绍。文章网址：http://www.guanjiedz.com/Article/tpxrbjkjtycfzccxls.html；

KSS晶振相关介绍：

京瓷晶体公司即是日本京瓷株式会社的简称,英文简写为KYOCERA.其前身乃是1959年在日本京都成立的京都陶瓷株式会社.最初为一家技术陶瓷生产厂商.技术陶瓷是指一系列具备独特物理,化学和电子性能的先进材料.如今,京瓷公司的大多数产品与电信有关,包括无线手机和网络设备,半导体元件,射频和微波产品套装,无源电子元件, 水晶振荡器和连接器,使用在光电通讯网络中的光电产品京瓷的第一个字母“K”环起了陶瓷晶振这一英文的第一个字母“C”,它由象征追求更广阔的领域,展翅面向未来的企业商标和企业标识构成.1982年10月,公司由“京都陶瓷株式会社”变更为“京瓷株式会社”之际,便开始启用这一标识.作为象征性标记的颜色,选择了富有热情和挑战意味的红色.

京瓷株式会社晶振集团成功开发全球最小CX1008贴片晶振,已于5月开始了此款全球最小水晶振动子的样品供应.这无疑是市场上小型化产品的福音.京瓷晶振为了人类和社会的进步与发展以独创性和高品质,不断创造新价值.为此追求事物的本质,力求提高品质以自身的技术、视角,开拓适应时代和市场需求的价值.同时在开展各项事业时,以“创造超出顾客期望值的价值”为信念,承诺“带来感动和欢喜的表现（技术、品质和适应能力）”下面冠杰电子京瓷晶振代理商接下来给大家讲讲这款全球最小贴片晶振CX1008晶振.

京瓷CX1008晶振规格

CX1008贴片晶振在产品中使用具有哪些特点呢？超小型水晶振动子CX1008的特点：

CX1008京瓷晶振主要用于智能手机,穿戴式终端产品中.家庭、办公室、社区乃至世界各地,京瓷的产品已成为我们生活中不可或缺的一部分.京瓷进口晶振主要用于智能家居,无线蓝牙,汽车电子,电子数码周边产品,消费类电子,蓝牙多功能播放器,无线通讯设备,智能家居,卫星导航,移动通讯,WLAN网络产品,计算机,平台基站等等.

全球最小尺寸,并具有与CX1210同等电气特性：一般情况下,当水晶振动子的尺寸从1.2×1.0mm减小到1.0×0.8mm时,串联电阻值（CI值）会升高30%左右,因此,需要对搭载石英水晶振动子的电路板进行相应的修改.而京瓷通过压电分析技术,对水晶元件进行了优化设计,将尺寸减小到全球最小的1.0×0.8mm,并实现了与CX1210贴片晶振同等电气特性,因此,使用时无需更改电路板的电路设计.

京瓷CX1008晶振

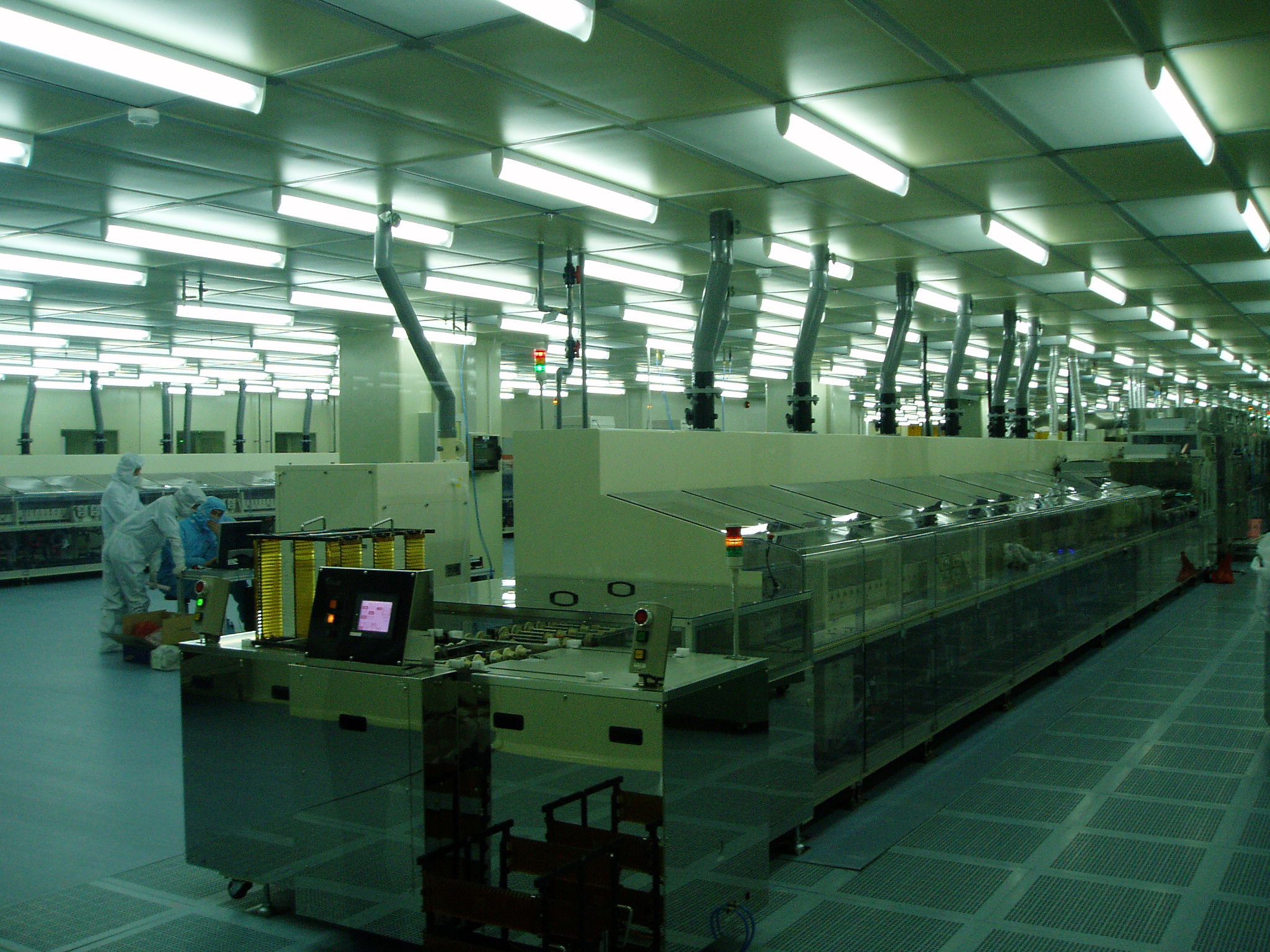

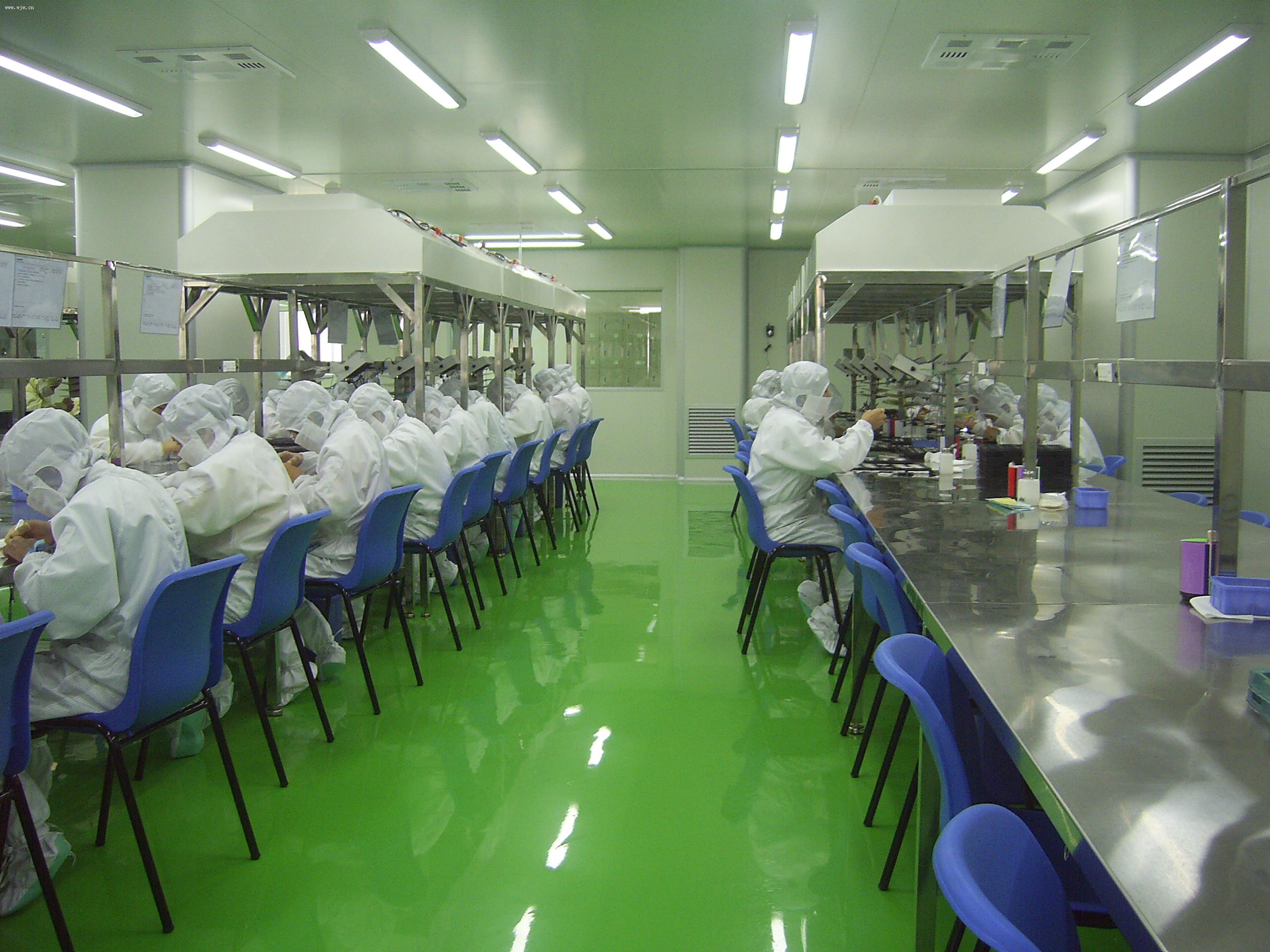

全球最小CX1008京瓷晶振的制造生产工艺有什么不同？CX1008晶振生产技术复杂吗？

那么CX1008晶振这款目前全球最小尺寸水晶振荡子相较于其他贴片石英晶振具有哪些特点呢？

按照过去的加工精度,水晶元件的小型化会引起电气特性偏差较大的问题.而此次京瓷与大阪大学副教授山村和也共同研发的超高精度加工技术（等离子体CVM技术）,成功减小了频率偏差.该加工技术利用了等离子体中的中性自由基与加工物表面发生化学反应的特性,可以对水晶的厚度及表面状态等进行高精度控制.此外,京瓷高精度半导体工艺技术,提高了水晶元件石英晶振的尺寸精度,有效解决了串联电阻值偏差较大的问题.通过这些技术,可以提高产品生产率,实现产品供给的稳定性.

京瓷CX1008贴片晶振,尺寸大小在1.0x0.8x0.3mm,精小但丝毫不影响到精度让人不得不感叹生产工艺的强大.CX1008晶振频率容许误差也就是我们经常所说的精度,精度可以达到10PPM的精确度,电阻控制在60Ω,具有较强的抗振性能,在温度高达-30℃～+85℃之间频率误差保持在10PPM的高精度完全是没有问题的,具有较高的耐热性,耐恶劣环境等特点.
