石英晶体无论是天然的还是人造的,都不同程度地存在一些疵病(缺陷)。它们不仅是由于在晶体生长过程中受到种种条件的影响而产生,就是在已形成的石英晶振晶体中和生长完成后,外界条件的变化(主要是温度)产生的缺陷。这些缺陷会影响其可用程度和石英晶体元件的性能,以下简要介绍几种常见的缺陷。

双晶是指两个以上的同种石英晶体,按一定规律相互连生在一起。即在同块石英晶体中,同时存在两个方位不同的左旋部分(或右旋部分)。其中一部分绕Z轴转180°后方与另一部分连生在一起,这两部分的z轴彼此平行,所以两部分的光学性能相同,而电轴两部分相差180°,故它们的极性相反(见图1.4.1)。

光双晶是异旋石英晶体的连生,即在一块石英贴片晶振晶体中,同时存在左旋和右旋两个部分,它们连生在一起,左旋和右旋的光轴彼此平行,但旋光性相反,此外电轴极性也相反(见图1.4.2)。

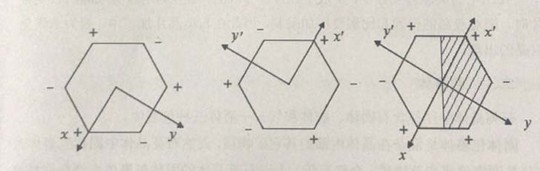

(a)左旋石英晶体的极性;(b)绕光轴转180°°后左旋石英晶体的极性C)电双晶的极性;

图1.4.1电双晶极性示意图

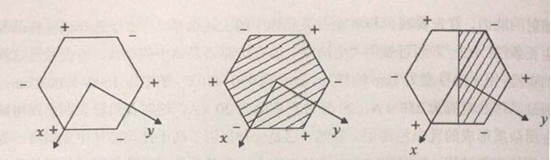

(a)左旋石英晶体的极性;(b)右旋石英晶体的极性;(c)光双晶的极性;

图1.4.2光双晶极性示意图

电双晶又称道芬双晶;光双晶又称巴西双晶。双晶的边界可用氢氟酸腐蚀显示出来(见图1.4.3)。

双晶多出现在天然石英晶体中,但在石英晶振晶片加工中也会诱发出双晶。例如：石英晶振晶片加热温度超过573℃,或虽然不超过573°C,但石英片内部温度梯度太大,都可能产生电双晶;又如:晶片研磨时,由于机械应力的作用,可能产生微小的道芬双晶。

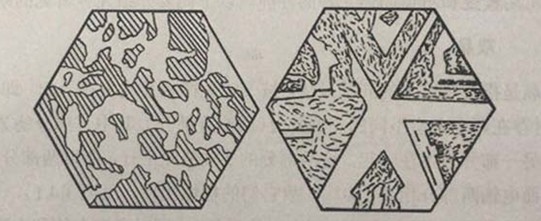

(a)电双晶腐蚀图像(b)光双晶腐蚀图像

图1.4.3电双晶、光双晶在z平面上的腐蚀图像

在压电石英晶体元件中,一般不允许含有双晶,若要利用含有双晶的石英晶振晶片时,则对双晶的位置和比例要严加限制,因此在石英晶振晶片加工中,要力求避免双晶的出现.
