NDK晶振集团石英晶体振荡电路图
石英晶体振荡器振荡电路
NDK晶振集团以高超的技术水平和实施彻底的品质管理,正制造和销售着高精度,高信赖的晶振,贴片晶振,石英晶体振荡器,温补晶振等产品.石英晶体谐振器是利用石英晶体的压电效应的一种被动元器件.给石英晶体加上电压的话.晶体(压电体)会发生变形.从而振动产生接近其固有振动数的稳定且高精度的频率.
SPXO晶振是一种仅仅将石英晶振与发振电路集成化,不进行温度补偿,温度控制的最简单的温度补偿晶振,SPXO中小型的特别用于时钟用途的产品会在钟用晶体振荡器(CMOS)页面为您进行介绍。
以下电路图是使用晶体单元时推荐的振荡电路的示例.在确定频率范围和泛音规格后,您可以根据IC电路或分立电路的选择建立各种电路元件和条件晶体管.
IC电路常数或电路配置因不同的IC制造商而异,这些因素可能会对晶振单元的振荡产生微妙的影响.
1。频率范围: 12至20兆赫泛音阶:基频负载电容C1 = 20pf
锁相环的石英晶体振荡器电路

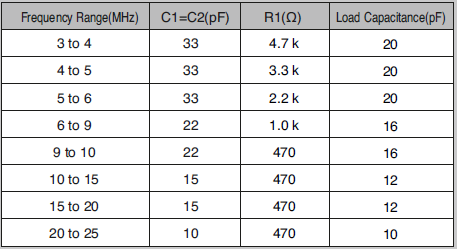

2。频率范围: 3至25兆赫泛音阶:基频
74HCUO4AP
3 .频率范围: 3至25兆赫泛音阶:基频
7SU04F 7SU04F
4。频率范围: 25至50兆赫泛音阶:基频
7SHU04 7SHU04
5 .频率范围: 30至60兆赫泛音阶:第三泛音
7SHU04 7SHU04
6 .频率范围:最大16至80兆赫泛音阶:第三,第五泛音负载电容C1 :串联谐振
7。频率范围:最大80至140 MHz泛音阶:第三,第五泛音负载电容C1 :串联谐振
8。非缓冲IC振荡电路连接的例子
为了防止输入和输出之间的耦合:将输入引脚3放置在离输出引脚7一定距离的位置.停用中心的逆变器
9。集成电路内部振荡电路连接示例
要实现正确的操作:
当IC已经嵌入电阻R1时,其安装是不必要的.电阻R2对于防止异常是必要的振荡.使用此贴片晶振电路作为基本模式.检查后,在输出侧安装电阻R2集成电路终端功能.
安装注意事项:
1。使用连接零件的线路(包括接地线)的最短距离,以防止包含不必要的杂散电容.
2。不要让压控晶体振荡器振荡电路的任何部分越过同一电路板上任何其他电路的信号线.
