美国CRYSTEK晶振,CYSxx两脚插件晶振,CYS4F51CS-20.000晶振

插件石英环保晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27839151

美国CRYSTEK晶振,CYSxx两脚插件晶振,CYS4F51CS-20.000晶振，插件石英环保晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

自1958年以来,CrystekCorporation一直提供频率产品,包括石英晶体谐振器,XO（时钟振荡器）,TCXO（温度补偿晶体振荡器）,VCO（电压控制振荡器）和VCXO（电压控制晶体振荡器）.Crystek设有两个专门负责频率控制的部门.Crystek Crystals致力于使用基于石英晶体谐振器开发和制造频率产品.Crystek Microwave为微波行业开发频率控制和支持产品.其他产品包括：PLL（锁相环）合成器,RedBox VCO,RF同轴电缆组件,RF电缆连接器,大容量RF同轴电缆,RF功率检测器,滤波器,衰减器,DC模块,无源倍增器,RFPRO（袖珍参考振荡器）,基于SAW的时钟振荡器和VCSO.

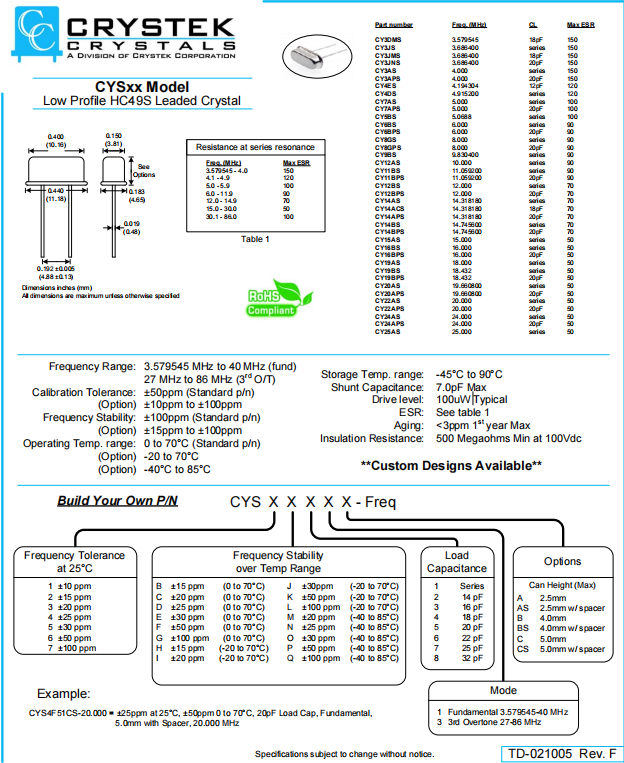

Frequency Range:	3.579545 MHz to 40 MHz (fund)
Frequency Range:	27 MHz to 86 MHz (3rd O/T)
Calibration Tolerance:	±50ppm (Standard p/n)
(Option)	±10ppm to ±100ppm
Frequency Stability:	±100ppm (Standard p/n)
(Option)	±15ppm to ±100ppm
Operating Temp. range:	0 to 70°C (Standard p/n)
(Option)	-20 to 70°C
(Option)	-40°C to 85°C
Storage Temp. range:	-45°C to 90°C
Shunt Capacitance:	7.0pF Max
Drive level:	100uW Typical

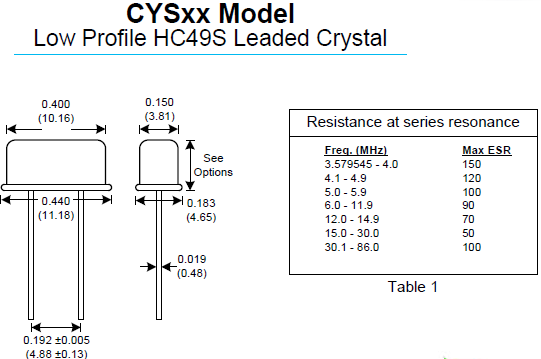

ESR:	See table 1
Aging:	<3ppm 1st year Max
Insulation Resistance:	500 Megaohms Min at 100Vdc

美国CRYSTEK晶振,CYSxx两脚插件晶振,CYS4F51CS-20.000晶振

抗冲击
抗冲击是指进口晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15℃至 +35℃,湿度 25%RH至85%RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
激励功率
在SMD晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）.
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）.
负载电容
有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管石英贴片晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
