Abracon晶振,进口陶瓷晶振,AWSCR-CV晶振

频率:8.0~13.0MHz 尺寸:3.7*3.1mm 产品本身采用全自动陶瓷检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的陶瓷谐振器,焊接方面支持表面贴装,外观采用陶瓷封装,具有充分的密封性能.

订购热线：0755-27839151

产品相关资料

冠杰条框1

Abracon晶振,陶瓷谐振器,AWSCR-CV晶振,Abracon llc晶振集团是全球频率控制、信号调节、时钟分布和磁性元件的制造商.Abracon提供广泛的石英晶体、晶体和MEMS振荡器、压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,实时时钟、天线、蓝牙模块、陶瓷谐振器、电感滤波器和谐振器、电感器、变压器和电路保护元件.
Abracon llc晶振集团已通过iso9001:2008认证,在加州和伊利诺斯州拥有设计和应用工程资源;在得克萨斯州、加利福尼亚州、中国、台湾、新加坡、苏格兰和德国的销售办事处,主要生产销售石英晶振,石英晶体,贴片晶振,石英晶体振荡器,有源晶振等.
Abracon llc成立于1992年8月5日,其愿景是成为全球顶级制造商,并拥有非并行应用工程和销售支持.为了实现这一愿景,Abracon获得了iso9001 - 2008质量认证,在北美和海外的生产设施和技术合作伙伴中选择了股权投资,建立了与即将到来的技术公司的渠道伙伴关系,并在其加州的位置设立了一个国家的艺术工程实验室.

三脚陶瓷谐振器，跟贴片晶振的区别在于SMD是编带方式包装,焊接方面支持表面贴装,可对应产品应用到自动贴片机高速安装,是指晶振内部本身有自带负载电容的陶瓷谐振器,“压电陶瓷”,与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.这意味着它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路.作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.ZTT三脚晶振产品系列可用于振荡电路设计,无需外部负载电容器,既获得了高密度安装,又降低了成本.产品被广泛应用到数码电子产品,家用电器,无线发射器,调音线控等电子产品.

冠杰条框2

陶瓷谐振器 (AWSCR-CV) 技术特性

陶瓷晶振型号	频率范围 (MHz)	频率精度 (at 25°C) (%)	温度稳定性 (-20°C ~ +80°C) (%)	工作温度 (°C)	Aging For 老化率(10年) (%)
AWSCR-CV	8 ~ 13.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
AWCR***MG	1.79 ~ 6.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
AWCR***MG	3.00 ~ 8.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
AWCR***MG	3.00 ~ 10.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
AWCR***MT	6.00 ~ 13.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
AWCR***MX	12.00 ~ 60.00	± 0.5	± 0.3	-20 ~ +80	± 0.3

冠杰条框3 Abracon-3

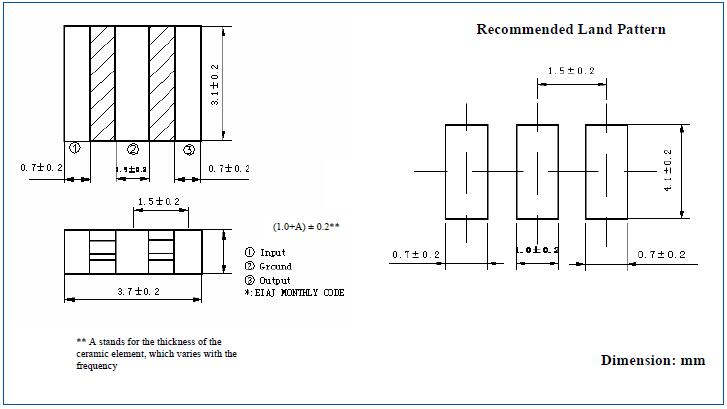

AWSCR-CV

冠杰条框4 Abracon-4

插件型晶振安装注意事项：
安装时的注意事项导脚型晶振构造圆柱型晶振(VT, VTC)用玻璃密封.
修改插件晶振弯曲导脚的方法(1) 要修改弯曲的导脚时,以及要取出晶振等情况下不能强制拔出导脚,如果强制地拔出导脚,会引起玻璃的破裂,而导致壳内真空浓度的下降,有可能促使晶振特性的恶化以及晶振芯片的破损.(2) 要修改弯曲的导脚时,要压住外壳基侧的导脚,且从上下方压住弯曲的部位,再进行修改. Abracon晶振,陶瓷谐振器,AWSCR-CV晶振
弯曲导脚的方法(1) 将导脚弯曲之后并进行焊接时,导脚上要留下离外壳0.5mm的直线部位.如果不留出导脚的直线部位而将导脚弯曲,有可能导致玻璃的破碎.(2) 在导脚焊接完毕之后再将导脚弯曲时,务必请留出大于外壳直径长度的空闲部分.
如果直接在外壳部位焊接,会导致壳内真空浓度的下降,使晶振特性恶化以及晶振芯片的破损.应注意将晶振平放时,不要使之与导脚相碰撞,请放长从外壳部位到线路板为止的导脚长度 (L) ,并使之大于外壳的直径长度(D).
焊接方法焊接部位仅局限于导脚离开玻璃纤部位 1.0mm 以上的部位,并且请不要对外壳进行焊接.另外,如果利用高温或长时间对导脚部位进行加热,会导致晶振特性的恶化以及晶振的破损.因此,请注意对导脚部位的加热温度要控制在 300°C 以下,且加热时间要控制在5秒以内 (外壳的部位的加热温度要控制在150°C以下).

冠杰条框5 Abracon-5

Abracon晶振集团采用对环境尽可能健康的生产工艺,在压电石英晶体、有源晶体、压电陶瓷谐振器,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）开发和制造过程中使用对环境健康的、可回收利用的材料,为开发高效的、对环境影响最小的运输系统而工作.
无论Abracon llc晶振集团在世界何处,其经营都应保证生产过程和产品符合同等的环境标准,确保业务合作伙伴对环境问题同等关注.从事并参与环境领域的研究和开发活动,以公开和客观的方式提供有关其环境影响的信息.
Abracon llc晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的石英晶振、温补晶体振荡器（TCXO）的信息,对环境有重大健康安全和环境的运营现状进行纠正.Abracon晶振,陶瓷谐振器,AWSCR-CV晶振
Abracon llc晶振保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的压控晶体振荡器（VCXO）、压电石英晶体、有源晶体和陶瓷滤波器生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
