ECS晶振,无源晶振,CSM-7SSX晶振

频率:3.570MHz~50.000MHz   尺寸:11.4 *4.7*2.6mm
具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线:0755-27839151

1XQJX

ECS-1

ECS晶振,无源晶振,CSM-7SSX晶振ECS公司的产品是通过全球子公司的供应链网络进行战略性的交付位于主要设计中心,客户合同制造子公司和主要市场。国际生产各种电子元件。从圆柱形音叉晶体到高稳定性的烤炉控制振荡器,ECS,inc .提供最多行业中频率控制设备的综合。
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。11.4*4.7mm谐振器,贴片型49S石英晶振,CSM-7SSX晶振

2GGCS

ECS-2

ECS晶振

单位

CSM-7SSX晶振

石英晶振基本条件

标准频率

f_nom

3.570MHZ~50.000MHz

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-10°C  +70°C

标准温度

激励功率

DL

500μW Max.

推荐:1μW  100μW

频率公差

f_— l

±30 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.guanjiedz.com/

频率温度特征

f_tem

±50 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

10pF~20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

3CC

ECS-3

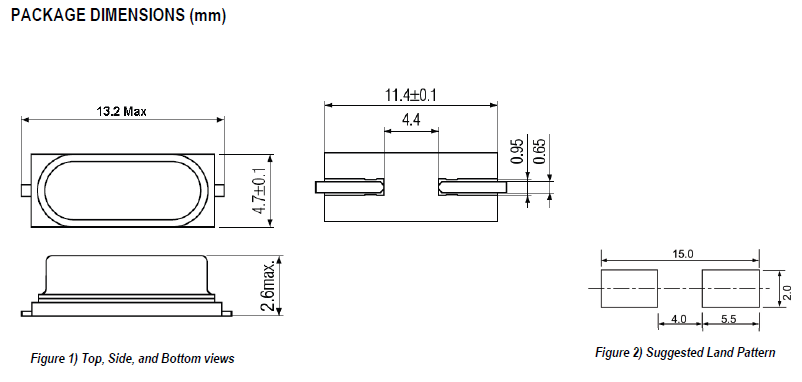

csm-7ss 13.2_4.7

4ZYSX

ECS-4
抗冲击
贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。11.4*4.7mm谐振器,贴片型49S石英晶振,CSM-7SSX晶振
辐射
暴露于辐射环境会导致石英晶体谐振器性能受到损害,因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。ECS晶振,无源晶振,CSM-7SSX晶振
静电
过高的静电可能会损坏无源晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

5HBFZ

ECS-5

ECS晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动。推进了环境考虑的产品和服务的ECS晶体产品和服务。为了提供社会,努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力。ECS晶振,无源晶振,CSM-7SSX晶振
ECS晶振公司环保环境与发展对策:实行可持续发展战略。采取有效措施,防治工业污染。提高能源利用效率,改善能源结构。运用经济手段保护环境。大力推进科技进步,加强环境科学研究,积极发展压电石英晶体保护产业。健全环境法规,强化环境管理。加强环境教育,不断提高环境意识。
ECS晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。
美国ECS晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。
将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。加强污染防治,减少现有的污染废弃物以及在未来椭圆型扁壳贴片晶振生产制造中所产生的污染。11.4*4.7mm谐振器,贴片型49S石英晶振,CSM-7SSX晶振

6LXFS

ECS-6
