ECS晶振,石英晶振,HC-46X晶振,49S晶振

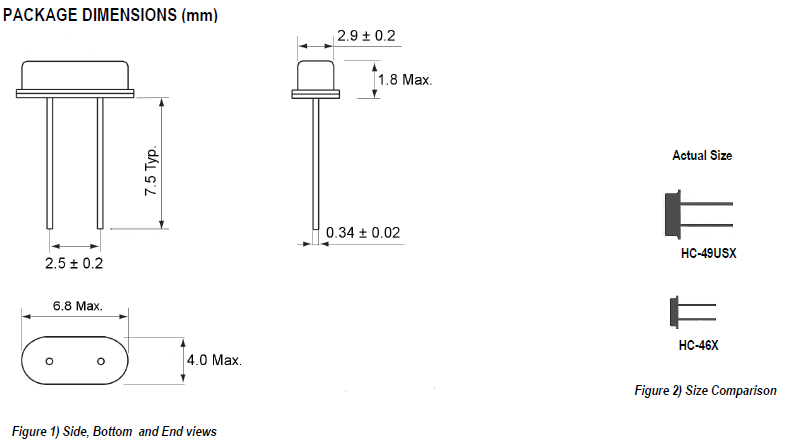

频率:6~40MHZ 尺寸:6.8*4.0mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/S石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

订购热线：0755-27839151

插件引脚49S晶振,低成本金属晶振,HC-46X晶振

ECS晶振,石英晶振,HC-46X晶振,49S晶振,ECS Inc.在美国拥有约50名员工，遍布全球15多个国家，拥有世界一流的营销，销售，分销，工程和客户服务团队，每天都在全球技术网络中工作，专注于为客户提供最佳的应用解决方案。不断改进综合业务流程，以实现系统有效性，效率和灵活性。接近35年的服务国际公司，ECS，Inc.国际的人员将有望继续发展和领导作为全球电子领域的主要来源。WLAN：WLAN'S能够实现高度集成的语音，数据和视频通信WLANs为企业带来可靠和经济实惠的无线网络，许多ECS公司的高可靠晶体时钟振荡器和滤波器已被设计为在模拟和混合信号集成平台之间实现家庭和办公室之间的移动连接。
插件晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。插件引脚49S晶振,无源进口金属壳晶振,HC-46X晶振

ECS晶振规格	单位	HC-46X晶振	石英晶振基本条件
标准频率	f_nom	6~40MHZ	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-10°C ~+70°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.guanjiedz.com
频率温度特征	f_tem	±50 × 10-6/-10°C~+70°C	超出标准的规格请联系我们.
负载电容	CL	10,20pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-10°C~+70°C, DL = 500μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

插件引脚49S晶振,低成本金属晶振,HC-46X晶振

一般来说，微处理器的振荡电路由考毕兹电路显示派生如下：镉和CG是外部负载电容，其中已建成的芯片组。Rf为具有200KΩ?1MΩ反馈电阻。它的内置DIP石英晶振一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。ECS晶振,石英晶振,HC-46X晶振,49S晶振
一个稳定的振荡电路需要的负电阻，其值应是进口插件晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）线路连接的电阻（R）与晶体串联（2）从起点到振荡的停止点调整R的值。（3）振荡期间测量R的值。（4）你将能够获得负电阻的值，|•R|= R +的Rr，和RR =晶振的阻力。
附：所连接的电路的杂散电容，可能会影响测定值。如果无源石英晶振的参数是正常的，但它不工作稳步振荡电路中，我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话，我们有三种方法来改善这样的情况：降低外部电容（Cd和CG）的值，并采用其他晶振具有较低负载电容（CL）。采用具有较低电阻（RR）的晶振。使用光盘和CG的不等价的设计。我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。插件引脚49S晶振,无源进口金属壳晶振,HC-46X晶振

插件引脚49S晶振,低成本金属晶振,HC-46X晶振

ECS晶振，作为全球企业可持续的社会的实现，集团一体推进地球环境保全活动。插件石英晶体推进了环境考虑的产品和服务的产品和服务。为了提供社会，努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项，环境负荷的降低和污染的防止努力。ECS晶振公司严格遵守国家有关工程建设法律、法规，不断提高员工的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。ECS晶振,石英晶振,HC-46X晶振,49S晶振
美国ECS晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行两脚焊接DIP晶体环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。
ECS晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。与我们的员工一起开创并保持一个免于事故的工作场所。重视49S插件晶体污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。插件引脚49S晶振,无源进口金属壳晶振,HC-46X晶振

插件引脚49S晶振,低成本金属晶振,HC-46X晶振
