高利奇晶振,有源晶振,MCSO2晶振,MCSO2F晶振,MCSO2E晶振

频率：10.0kHz ~ 225MHz 尺寸：5.0*3.2mm 5032mm体积的温补晶振（TCXO）,是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.

订购热线：0755-27839151

1XQJX

GL-1

高利奇晶振,有源晶振,MCSO2晶振,MCSO2F晶振,MCSO2E晶振,5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

2GGCS GL-2

项目	符号	MCSO2规格说明	条件
输出频率范围	f₀	10.0kHz ~ 225MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.8V-5.0 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.guanjiedz.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

项目	符号	MCSO2F规格说明	条件
输出频率范围	f0	10.0kHz ~ 225MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	1.8V-3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.guanjiedz.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCC Max.	ST 终端
输入电压	VIL	20 % VCC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

项目	符号	MCSO2E规格说明	条件
输出频率范围	f0	10.0kHz ~ 100MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	2.0V-5.0 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.guanjiedz.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCC Max.	ST 终端
输入电压	VIL	20 % VCC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

3CC

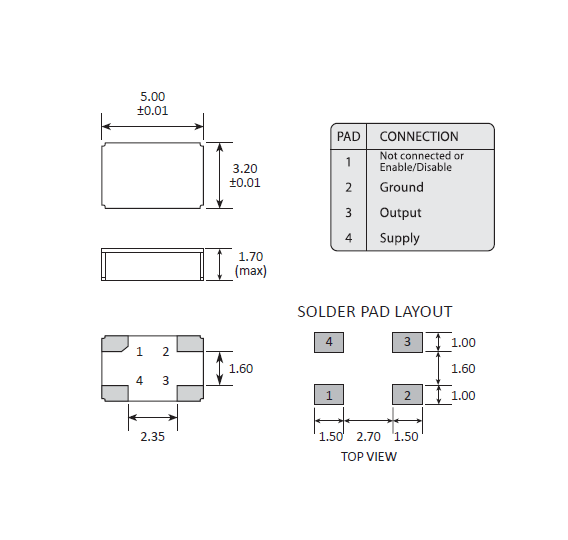

mcso2 5032 OSC

4ZYSX GL-4

关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。关于机械性冲击

(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。

（2) SMD晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。

(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。高利奇晶振,有源晶振,MCSO2晶振,MCSO2F晶振,MCSO2E晶振
