NDK晶振,贴片晶振,NV13M08YM晶振

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

订购热线：0755-27839151

产品相关资料

低电压晶振,石英水晶振子,NV13M08YM晶振

NDK晶振,贴片晶振,NV13M08YM晶振,13.8*8.9mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

低电压晶振,石英水晶振子,NV13M08YM晶振

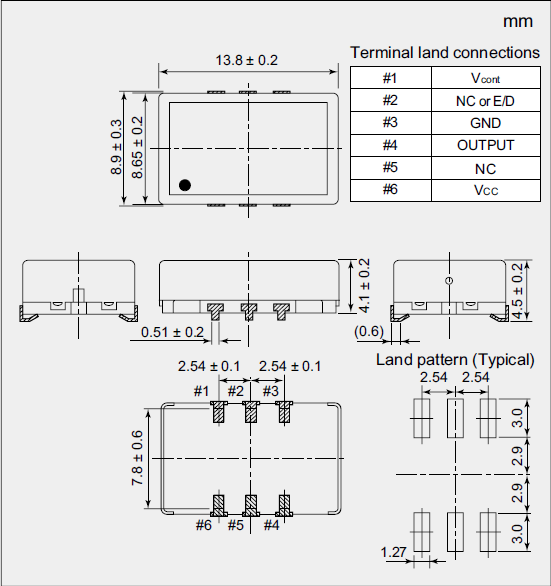

项目	符号	规格说明	条件
输出频率范围	f₀	10-125MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.guanjiedz.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

低电压晶振,石英水晶振子,NV13M08YM晶振

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。低电压晶振,石英水晶振子,NV13M08YM晶振

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。金低电压晶振,石英水晶振子,NV13M08YM晶

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

NDK晶振,贴片晶振,NV13M08YM晶振

日本电波工业株式已经建立和正在推动一项中期计划的具体减排目标，以减少二氧化碳的排放是全球变暖的原因。它也有助于减少（抑制）CO2排放量，通过使用最先进的技术，实现最小化，以及减少石英晶体谐振器,石英晶体的重量和功耗，以支持社会的需要。

日本电波工业株式NDK晶振的新概念的石英晶振,温补晶振,石英晶体振荡器器件。通过贴片晶振,石英晶振等产品生命周期提高整体节能贡献和环境绩效的举措。制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—VCXO晶体振荡器这些是倡议的支柱。

制造业-环保生产—我们将介绍一些情况下，发现CO2排放量的产品生命周期使用环境LCA方法。低电压晶振,石英水晶振子,NV13M08YM晶振

日本电波工业株式NDK晶振所说的LCA指的是“生命周期评估”，它包括评估产品的寿命。在这里，产品的生命不仅仅是产品本身的制造阶段，而是包括原料组成产品的零件/材料的开采阶段，包括石英晶体,压控晶体振荡器,差分晶振,有源晶振产品的制造阶段，销售阶段，包括到产品交付给用户使用的阶段，包括产品使用由用户和维修/维护参与它，和处置阶段，通过用户废弃产品回收，回收或处置。在ISO14000系列环境标准中也建立了国际标准。NDK晶振,贴片晶振,NV13M08YM晶振
