陶瓷晶振,陶瓷谐振器,ZTA晶振, 该系列产品可采用回流焊接,并且可以选择插件以及贴片模式使用自动贴片机器焊接安装.产品无需做调整即可用于线路振荡电路.成熟的产品被广泛应用到家用电器遥控产品,DVD,电视机等系列产品.
陶瓷晶振型 号 |
频率范围 |
频率精度 |
温度稳定性 |
工作温度 |
Aging For |
ZTA***MG |
1.79 ~ 6.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
ZTAWS***MG |
1.79 ~ 6.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
ZTALS***MG |
3.00 ~ 8.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
ZTARS***MG |
3.00 ~ 10.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
ZTA***MT |
6.00 ~ 13.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
ZTA***MX |
12.00 ~ 60.00 |
± 0.5 |
± 0.3 |
-20 ~ +80 |
± 0.3 |
在使用陶瓷晶振过程中的注意事项:
机械试验
1 振动试验

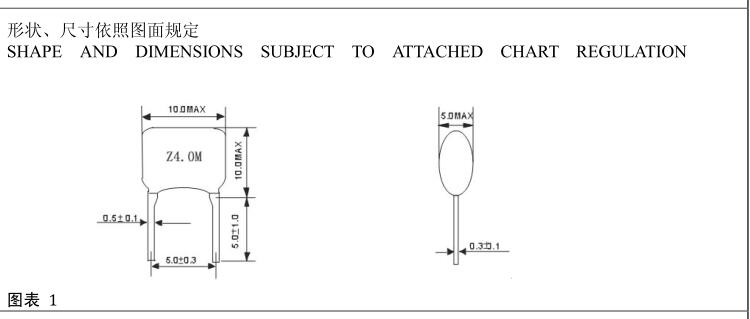

将陶瓷谐振器在振幅为1.5mm频率为10~55HZ的条件下,在XYX三个方向各振动1小时然后进行测试其指标应符合表1之规格。
2 机械振动
将谐振器随意跌落1000±10次,振动峰值应为390m/一平方米脉冲时间应为6ms此实现了表一中所述之规格。
3 热焊耐抗
倾斜谐振器端与谐振器的底部不接近2mm到焊接温度260℃±5℃ 10±1秒此实现表1规格。
4 焊接能力
2±0.5秒倾斜谐振器末端到焊缸235℃±5℃浸泡深度从谐振器底部为2mm内谐振器未端的表面超过95%应由新鲜焊锡囊住。
5 拉力测试
于末端C方向无任何振动加以重量0.5Kg10±1秒内谐振器应显示无意外损坏并实现所的最初的电子特性。
6 弯曲测试
柄做90度弯曲此操作必须指向同一方向谐振器应无意外损坏并且所有原始电子性能均安全。
