陶瓷晶振,陶瓷谐振器,ZTT三脚陶瓷晶振

尺寸：7*7MM 频率：1.00MHZ~60.00MHZ, ZTT系列是在原有的ZTA晶振内部添加了内置负载电容，引线脚于原来的二脚演变成三脚直插式，这样一来减去了外部线路设计时可以省去电容部分，大大减少了线路空间，且可减少元器件的数量，增加稳定性，减小尺寸，为电路设计者们提供了非常的方便，并且外形尺寸也没有太大的改变。

订购热线：0755-27839151

taoci1

陶瓷晶振,陶瓷谐振器,ZTT三脚陶瓷晶振，插件二脚与三脚陶瓷晶振，跟贴片的区别在于SMD是编带方式包装, 焊接方面支持表面贴装,可对应产品应用到自动贴片机高速安装, 是指晶振内部本身有自带负载电容的陶瓷谐振器, “压电陶瓷”, 与CR,LC电路不同 ,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振.

taoci2

陶瓷晶振型号	频率范围 (MHz)	频率精度 (at 25°C) (%)	温度稳定性 (-20°C ~ +80°C) (%)	工作温度 (°C)	老化率(10年) (%)
ZTT***MG	1.79 ~ 6.00	±0.5	±0.3	-20 ~ +80	±0.3
ZTTWS***MG	1.79 ~ 6.00	±0.5	±0.3	-20 ~ +80	±0.3
ZTTLS***MG	3.00 ~ 8.00	±0.5	±0.3	-20 ~ +80	±0.3
ZTTRS***MG	3.00 ~ 10.00	±0.5	±0.3	-20 ~ +80	±0.3
ZTT***MT	6.00 ~ 13.00	±0.5	±0.3	-20 ~ +80	±0.3
ZTT***MX	12.00 ~ 60.00	±0.5	±0.3	-20 ~ +80	±0.3

tc3

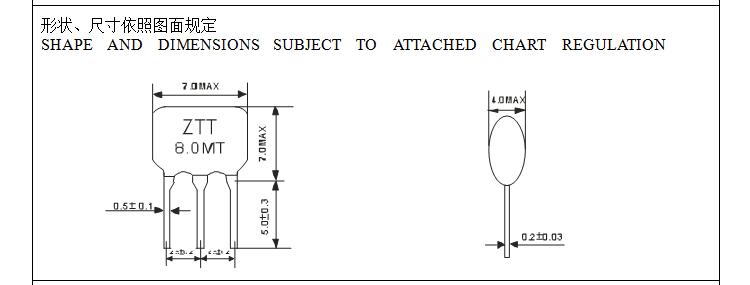

ZTT尺寸

taoci4

陶瓷谐振器的试验条件高度100cm向水泥地面自由跌落10次。要求电性能满足2- 1∽2-4的规定，外观无可见损伤。

振陶瓷谐振器振动试验条件，振动频率10Hz∽55Hz，振幅1.5mm，三方向，每一方向扫频循环5次。要求电性能满足2.1∽2.4的规定，外观无机械损伤。

引线强度，试验条件沿引线方向施加10N力，持续时间10S。

要求电性能满足2.1∽2.4的规定，引线无松动，脱落现象。

耐焊接热，试验条件将引线浸入260℃ ±5℃的焊锡槽中，浸入深度至引线根部2mm处，时间 10S±1S，在室温条件下恢复24±2小时后进行测量。

要求电性能满足2.1∽2.4的规定，外观无可见损伤。陶瓷晶振,陶瓷谐振器,ZTT三脚陶瓷晶振

taoci5

作为一个最重要的环境保护活动的管理政策,通过与环境的和谐企业活动,将有助于创造社会发展得以持续。应用陶瓷晶振,石英晶体,水晶振荡子等产品的开发,在该地区的所有的生产业务,,将促进对全球环保事业的承诺。

1：努力减少有害物质的妥善管理,为客户提供环保石英晶振,贴片晶振,压电晶体,有源晶振等产品。

2：对于预防环境污染和资源的有效利用,我们将妥善处置废物排放量,再利用和回收工作。

3：防止全球变暖,我们将努力减少二氧化碳排放量和节约能源活动。

4：我会遵守我们的其他环境法律,标准,协议同意的要求。

5。进行定期审查,以设置基于这种环境政策的环境目标和指标,以及促进活动,我们会努力,不断提高环境管理体系。

6：著名的人将要从事的活动组及全体员工的环保政策给大家,我们将通过宣传活动,教育和培训工作,提高意识和环保意识。

7：冠杰电子会公布的环境保育活动有关的信息

taoci6

联系人：李玉龙

电话：86-0755-27839151

手机：13828756848

QQ:987260611

邮箱：guanjiedz@163.com

www.guanjiedz.com

地址：深圳市宝安区中心区商都赛格电子大厦1C48
