Silicon差分晶振,530EC125M000DG,Si530有源振荡器,6G路由器晶振

尺寸7.0*5.0mm,频率125MHZ

Silicon差分晶振,530EC125M000DG,Si530有源振荡器,6G路由器晶振,尺寸7.0*5.0mm,频率125MHZ,输出逻辑LVPECL,电压2.5V,频率稳定性7ppm ,LVPECL差分输出晶振,LVPECL差分晶体振荡器,有源晶体振荡器,石英晶体振荡器,OSC晶振,6G路由器差分晶振,无线网络差分振荡器,网络专用差分晶振,超声波晶振,HD视频晶振,测试测量专用差分晶振,时钟应用差分晶振,小型设备专用差分晶振,产品具有低电压低抖动的特点,非常适合用于可视化智能家居,娱乐设备,数字视频,仪器仪表,6G路由器,超声波等领域

有源晶振产品适用于范围比较广泛,常常用于超声波/SDH,网络,SD/HD视频,测试和测量,时钟和数据恢复,FPGA/ASIC时钟生成等领域.Silicon差分晶振,530EC125M000DG,Si530有源振荡器,6G路由器晶振.


订购热线:0755-27839151

Silicon差分晶振,530EC125M000DG,Si530有源振荡器,6G路由器晶振,尺寸7.0*5.0mm,频率125MHZ,输出逻辑LVPECL,电压2.5V,频率稳定性7ppm ,LVPECL差分输出晶振,LVPECL差分晶体振荡器,有源晶体振荡器,石英晶体振荡器,OSC晶振,6G路由器差分晶振,无线网络差分振荡器,网络专用差分晶振,超声波晶振,HD视频晶振,测试测量专用差分晶振,时钟应用差分晶振,小型设备专用差分晶振,产品具有低电压低抖动的特点,非常适合用于可视化智能家居,娱乐设备,数字视频,仪器仪表,6G路由器,超声波等领域

有源晶振产品适用于范围比较广泛,常常用于超声波/SDH,网络,SD/HD视频,测试和测量,时钟和数据恢复,FPGA/ASIC时钟生成等领域.Silicon差分晶振,530EC125M000DG,Si530有源振荡器,6G路由器晶振.

耐振低频进口谐振器,大型7050mm贴片晶体,CX5晶振

Silicon差分晶振,530EC125M000DG,Si530有源振荡器,6G路由器晶振       参数表

Parameter Symbol Test Condition Min Typ Max Unit
Supply Voltage1 V DD 3.3 V option 2.97 3.3 3.63 V
2.5 V option 2.25 2.5 2.75 V
1.8 V option 1.71 1.8 1.89 V
Supply Current IDD Output enabled
LVPECL
CML
LVDS
CMOS



111
99
90
81
121
108
98
88
mA
Tristate mode 60 75 mA
Output Enable (OE)2 VIH 0.75 x V DD V
VIL 0.5 V
Operating Temperature Range TA –40 85 ºC
Parameter Symbol Test Condition Min Typ Max Unit
Nominal Frequency1,2 fO LVPECL/LVDS/CML 10 945 MHz
CMOS 10 160 MHz
Initial Accuracy fi Measured at +25 °C at time of
shipping
±1.5 ppm
Temperature Stability1,3 –7
–20
–50


+7
+20
+50
ppm
Aging fa Frequency drift over first year ±3 ppm
Frequency drift over 20 year
life
±10 ppm
Parameter Symbol Test Condition Min Typ Max Unit
Total Stability Temp stability = ±7 ppm ±20 ppm
Temp stability = ±20 ppm ±31.5 ppm
Temp stability = ±50 ppm         ±61.5 ppm
Powerup Time4 tOSC         10 ms
Parameter Symbol Test Condition Min Typ Max Unit
LVPECL Output Option1 VO mid-level V DD – 1.42 V DD – 1.25 V
VOD swing (diff) 1.1 1.9 VPP
VSE swing (single-ended) 0.55 0.95 VPP
LVDS Output Option2 VO mid-level 1.125 1.20 1.275 V
VOD swing (diff) 0.5 0.7 0.9 VPP
CML Output Option2 VO 2.5/3.3 V option mid-level     V DD – 1.30     V
1.8 V option mid-level     V DD – 0.36     V
VOD 2.5/3.3 V option swing (diff) 1.10 1.50 1.90 VPP
1.8 V option swing (diff) 0.35 0.425 0.50 VPP
CMOS Output Option3 V OH I OH= 32 mA 0.8 x V DD     V DD V
VOL I OL= 32 mA         0.4 V
Rise/Fall time (20/80%) tR,t F LVPECL/LVDS/CML         350 ps
CMOS with CL= 15 pF     1     ns
Symmetry (duty cycle) SYM LVPECL:
(diff)
LVDS:
CMOS:
  V DD – 1.3 V

1.25 V (diff)
V DD/2
45     55 %
耐振低频进口谐振器,大型7050mm贴片晶体,CX5晶振

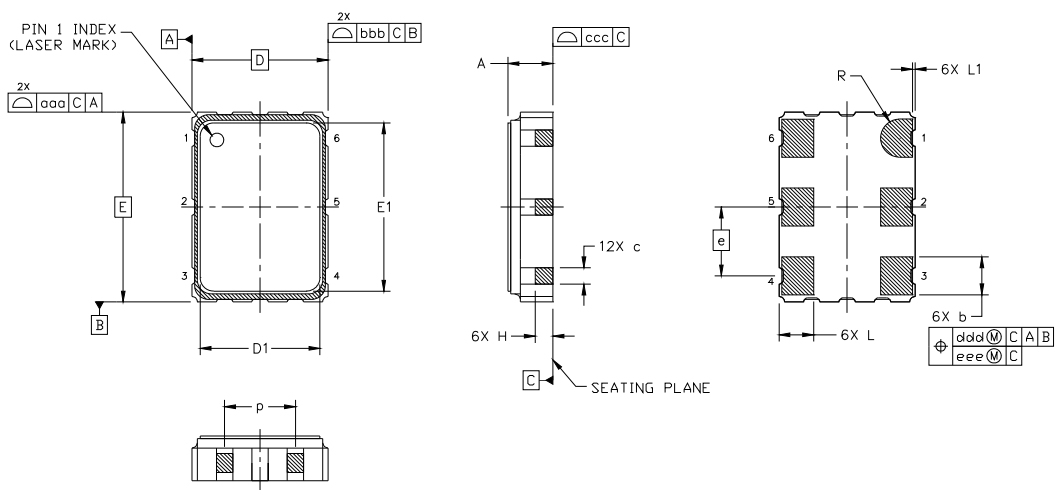

Silicon差分晶振,530EC125M000DG,Si530有源振荡器,6G路由器晶振       尺寸图Si530 Si531

产品特性:

可用于任何速率输出

频率从10兆赫到945兆赫

并选择1.4 GHz的频率

具有卓越性能的第三代DSPLL®

抖动性能

频率稳定性比

SAW有源晶体振荡器

内部固定晶体频率

确保高可靠性和低成本

变老

可用的CMOS、LVPECL、LVDS和CML输出

3.3、2.5和1.8 V电源选项

行业标准5 x 7毫米

包装和引脚

无铅/符合RoHSSi530 Si531 1 Si530 Si531 2

更多相关Silicon晶振型号

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Voltage - Supply电压 Frequency Stability频率稳定度
510ABA200M000AAG Silicon振荡器 Si510 200MHz 3.3V ±25ppm
511ABA200M000AAG Silicon振荡器 Si511 200MHz 3.3V ±25ppm
530EC125M000DG Silicon振荡器 Si530 125MHz 2.5V ±7ppm
531FC106M250DG Silicon振荡器 Si531 106.25MHz 2.5V ±7ppm
531FC187M500DG Silicon振荡器 Si531 187.5MHz 2.5V ±7ppm
531FC000110DG Silicon振荡器 Si531 148.35165MHz 2.5V ±7ppm
531EC200M000DG Silicon振荡器 Si531 200MHz 2.5V ±7ppm
531AC000110DG Silicon振荡器 Si531 148.35165MHz 3.3V ±7ppm
531AC148M500DG Silicon振荡器 Si531 148.5MHz 3.3V ±7ppm
535EB156M250DG Silicon振荡器 Si535 156.25MHz 2.5V ±20ppm
510CBA25M0000BAG Silicon振荡器 Si510 25MHz 3.3V ±25ppm
511SBA156M250BAG Silicon振荡器 Si511 156.25MHz 1.8V ±50ppm
501JAA24M0000DAF Silicon振荡器 Si501 24MHz 3.3V ±50ppm
501BAA16M0000DAF Silicon振荡器 Si501 16MHz 3.3V ±50ppm
501JAA24M0000CAF Silicon振荡器 Si501 24MHz 3.3V ±50ppm
501AAA27M0000CAF Silicon振荡器 Si501 27MHz 1.7 V ~ 3.6 V ±50ppm
501AAA25M0000BAF Silicon振荡器 Si501 25MHz 1.7 V ~ 3.6 V ±50ppm
501JAA40M0000CAF Silicon振荡器 Si501 40MHz 3.3V ±50ppm
501AAA24M0000BAF Silicon振荡器 Si501 24MHz 1.7 V ~ 3.6 V ±50ppm
501EAA48M0000CAF Silicon振荡器 Si501 48MHz 1.7 V ~ 3.6 V ±50ppm
501AAA27M0000BAF Silicon振荡器 Si501 27MHz 1.7 V ~ 3.6 V ±50ppm
501EAA48M0000BAF Silicon振荡器 Si501 48MHz 1.7 V ~ 3.6 V ±50ppm
501JAA25M0000BAF Silicon振荡器 Si501 25MHz 3.3V ±50ppm
501BAA50M0000BAF Silicon振荡器 Si501 50MHz 3.3V ±50ppm
501AAA50M0000CAF Silicon振荡器 Si501 50MHz 1.7 V ~ 3.6 V ±50ppm
501EAA48M0000DAG Silicon振荡器 Si501 48MHz 1.7 V ~ 3.6 V ±50ppm
501AAA25M0000DAG Silicon振荡器 Si501 25MHz 1.7 V ~ 3.6 V ±50ppm
501HCA27M0000DAF Silicon振荡器 Si501 27MHz 1.7 V ~ 3.6 V ±20ppm
501ABA8M00000BAF Silicon振荡器 Si501 8MHz 1.7 V ~ 3.6 V ±30ppm
501HCA12M0000DAF Silicon振荡器 Si501 12MHz 1.7 V ~ 3.6 V ±20ppm
501JCA24M0000DAF Silicon振荡器 Si501 24MHz 3.3V ±20ppm
501AAA24M0000BAG Silicon振荡器 Si501 24MHz 1.7 V ~ 3.6 V ±50ppm
501BCA16M0000BAF Silicon振荡器 Si501 16MHz 3.3V ±20ppm
501JCA24M0000CAF Silicon振荡器 Si501 24MHz 3.3V ±20ppm
501HCA26M0000BAF Silicon振荡器 Si501 26MHz 1.7 V ~ 3.6 V ±20ppm
501JAA25M0000BAG Silicon振荡器 Si501 25MHz 3.3V ±50ppm
501BCA16M0000CAF Silicon振荡器 Si501 16MHz 3.3V ±20ppm
501EAA48M0000CAG Silicon振荡器 Si501 48MHz 1.7 V ~ 3.6 V ±50ppm
501BAA16M0000BAG Silicon振荡器 Si501 16MHz 3.3V ±50ppm
501BAA16M0000CAG Silicon振荡器 Si501 16MHz 3.3V ±50ppm
501JAA24M0000BAG Silicon振荡器 Si501 24MHz 3.3V ±50ppm
501AAA27M0000BAG Silicon晶振 Si501 27MHz 1.7 V ~ 3.6 V ±50ppm
501ACA10M0000CAF Silicon振荡器 Si501 10MHz 1.7 V ~ 3.6 V ±20ppm
501JAA40M0000BAG Silicon振荡器 Si501 40MHz 3.3V ±50ppm
501ACA10M0000BAF Silicon振荡器 Si501 10MHz 1.7 V ~ 3.6 V ±20ppm
501JCA10M0000BAF Silicon振荡器 Si501 10MHz 3.3V ±20ppm
501HCA12M0000BAF Silicon振荡器 Si501 12MHz 1.7 V ~ 3.6 V ±20ppm
501JCA25M0000CAF Silicon振荡器 Si501 25MHz 3.3V ±20ppm
501HCA27M0000BAF Silicon振荡器 Si501 27MHz 1.7 V ~ 3.6 V ±20ppm
501AAA50M0000BAG Silicon振荡器 Si501 50MHz 1.7 V ~ 3.6 V ±50ppm
501ABA8M00000BAG Silicon振荡器 Si501 8MHz 1.7 V ~ 3.6 V ±30ppm
501HCA27M0000DAG Silicon振荡器 Si501 27MHz 1.7 V ~ 3.6 V ±20ppm
501ABA8M00000CAG Silicon振荡器 Si501 8MHz 1.7 V ~ 3.6 V ±30ppm
501JCA10M0000BAG Silicon振荡器 Si501 10MHz 3.3V ±20ppm
501ACA10M0000BAG Silicon振荡器 Si501 10MHz 1.7 V ~ 3.6 V ±20ppm
501JCA20M0000CAG Silicon振荡器 Si501 20MHz 3.3V ±20ppm
501BCA16M0000BAG Silicon振荡器 Si501 16MHz 3.3V ±20ppm
501BCA16M0000CAG Silicon振荡器 Si501 16MHz 3.3V ±20ppm
501JCA100M000DAF Silicon振荡器 Si501 100MHz 3.3V ±20ppm
501JCA100M000CAF Silicon振荡器 Si501 100MHz 3.3V ±20ppm
501JCA100M000BAF Silicon振荡器 Si501 100MHz 3.3V ±20ppm
501JCAM032768DAF Silicon振荡器 Si501 32.768kHz 3.3V ±20ppm
501HCAM032768DAF Silicon振荡器 Si501 32.768kHz 1.7 V ~ 3.6 V ±20ppm
501JCAM032768CAF Silicon振荡器 Si501 32.768kHz 3.3V ±20ppm
